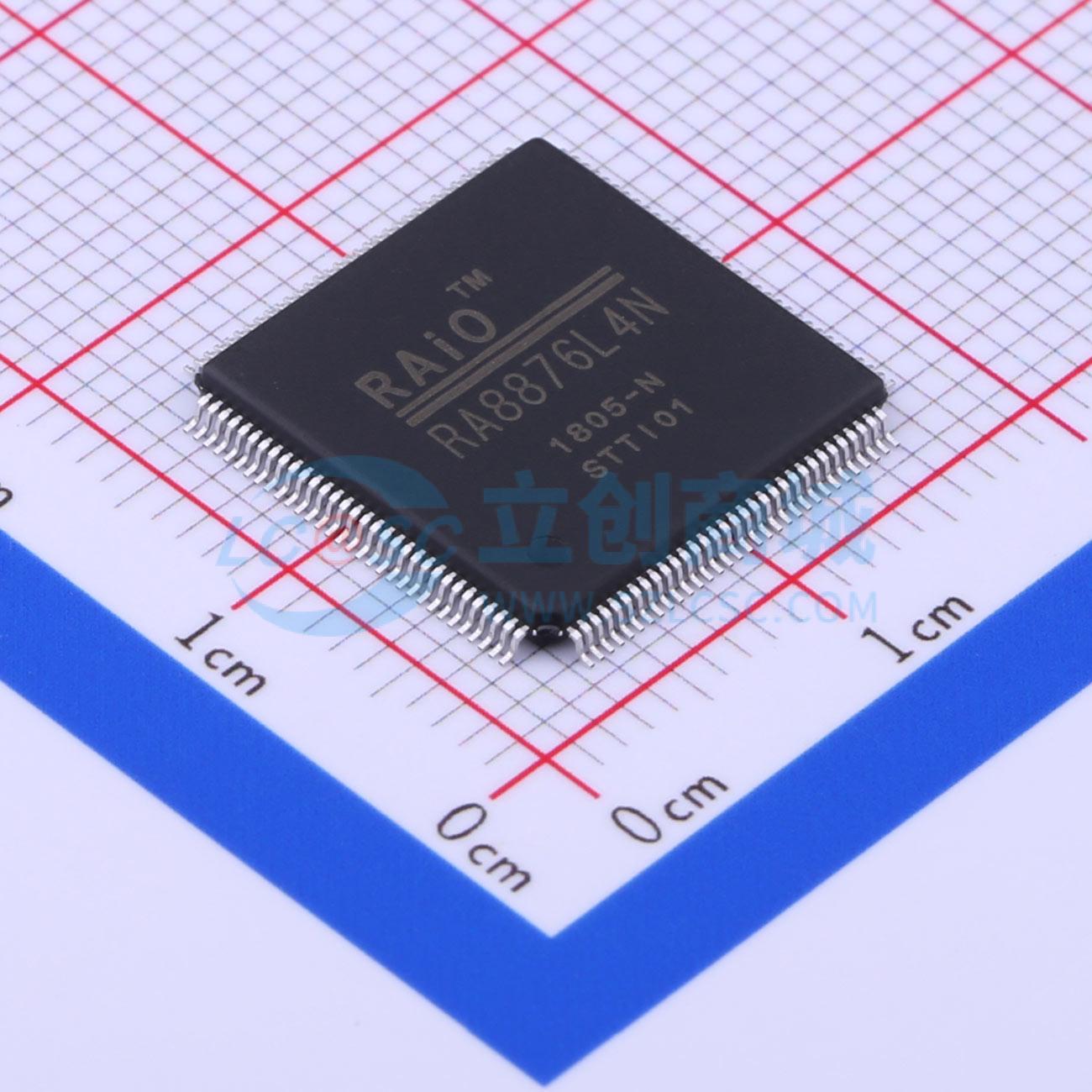

RA8876L4N

RA8876 是极省电的彩色 LCD 控制器，对外部内存 SDRAM 支持最多可达 512M-bit，为了可以快速对外部的显存进行屏幕更新，因此 RA8876 提供一高效频宽的 8/16bit 异步并列的主控端接口，RA8876 提供多段的显存缓冲区段，并提供画中画 (PIP)、透明度控制与显示旋转镜像等功能。

• 支援 SDRAM 大小:16Mb, 32Mb, 64Mb, 128Mb, 256Mb 或 512Mb
• 支持 SDRAM 设定格式: x16
• 支持 16-bit SDRAM 宽度，frame buffer 最大可为 256MB/512MB
• 支持 8080/6800 8/16-bit 异步并列接口 (MIPI DBI Type A)
• 对于扩展的 MPU 周期提供 Xnwait 的信号以供交握
• 支持串行主控端接口，例如. I²C, 3/4-wire SPI
• 对于图像数据写入支持镜像与旋转的功能
• 输入显示数据格式：1bpp: 单色 (1-bit/像素)；8bpp: RGB 3:3:2 (1-byte/像素)；16bpp: RGB 5:6:5 (2-byte/像素)；24bpp: RGB 8:8:8 (3-byte/像素或 4-byte/像素)；Index 2:6 (64 索引色/像素并带透明度属性) αRGB 4:4:4:4 (4096 索引色/像素并带透明度属性)
• 使用者可以设定 24/18/16-bits TFT 显示输出方式
• 支持 16/18/24-bit CMOS 接口屏幕或是 MIPI DPI-2
• 支持屏幕分辨率最大可达 2048x2048 像素 (注 : 实际的面板分辨率是取决于 pixel clock 与色深)
