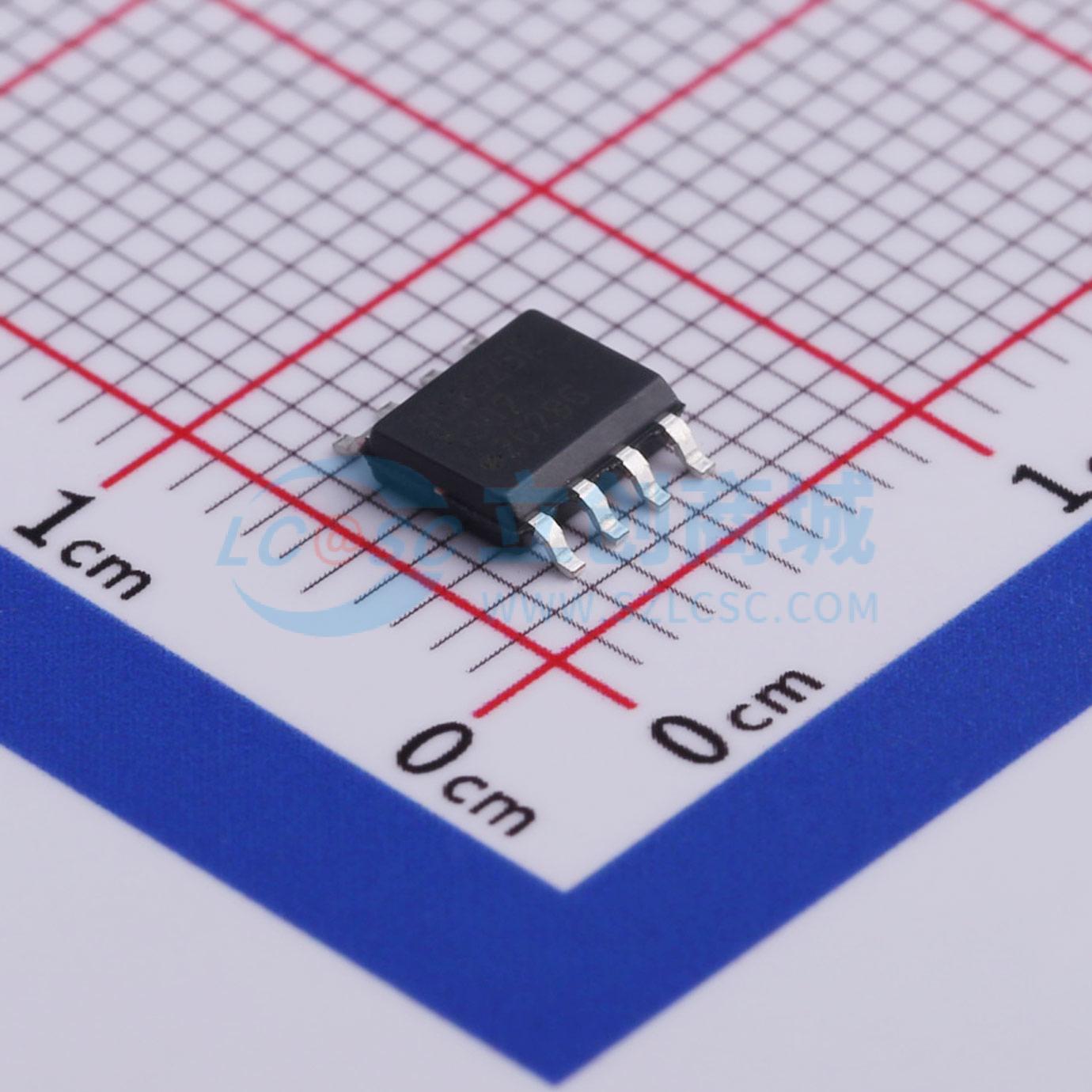

温馨提醒：图片仅供参考，商品以实物为准
SC4525ESETRT
28V 3A 降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SC4525E是一款28V输入、3A输出的降压开关稳压器,支持3V至28V的宽输入电压范围,可编程开关频率高达2MHz,具有峰值电流模式控制、逐周期限流和过载保护等功能。
- 品牌名称
- SEMTECH
- 商品型号
- SC4525ESETRT
- 商品编号
- C122831
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~28V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SC4525E 是一款能够从3V至28V输入电压范围内产生3A输出电流的恒定频率峰值电流模式降压开关调节器。SC4525E的开关频率可以编程设置高达2MHz，以便实现元件小型化；或者可以设置在较低频率以适应高降压比。SC4525E适用于下一代xDSL调制解调器、高清电视以及各种负载点应用。
SC4525E采用峰值电流模式PWM控制，可实现快速瞬态响应，并且具有简单的环路补偿。逐周期电流限制和打嗝过载保护减少了输出过载时的功率损耗。软启动功能减少了输入启动电流，并防止电源开启时输出过冲。
SC4525E 采用SOIC-8 EDP封装。
商品特性
- 宽输入电压范围：3V至28V
- 3A输出电流
- 200kHz至2MHz可编程频率
- 精密1V反馈电压
- 峰值电流模式控制逐周期电流限制
- 具有频率回折的打嗝过载保护
- 软启动和使能
- 过热关断
- 增强散热的8引脚SOIC封装
- 完全符合RoHS和WEEE标准
应用领域
- xDSL 和电缆调制解调器
- 机顶盒
- 负载点应用
- 用户驻地设备
- 数字信号处理电源供应
- 液晶和等离子电视
- 汽车车载音响
