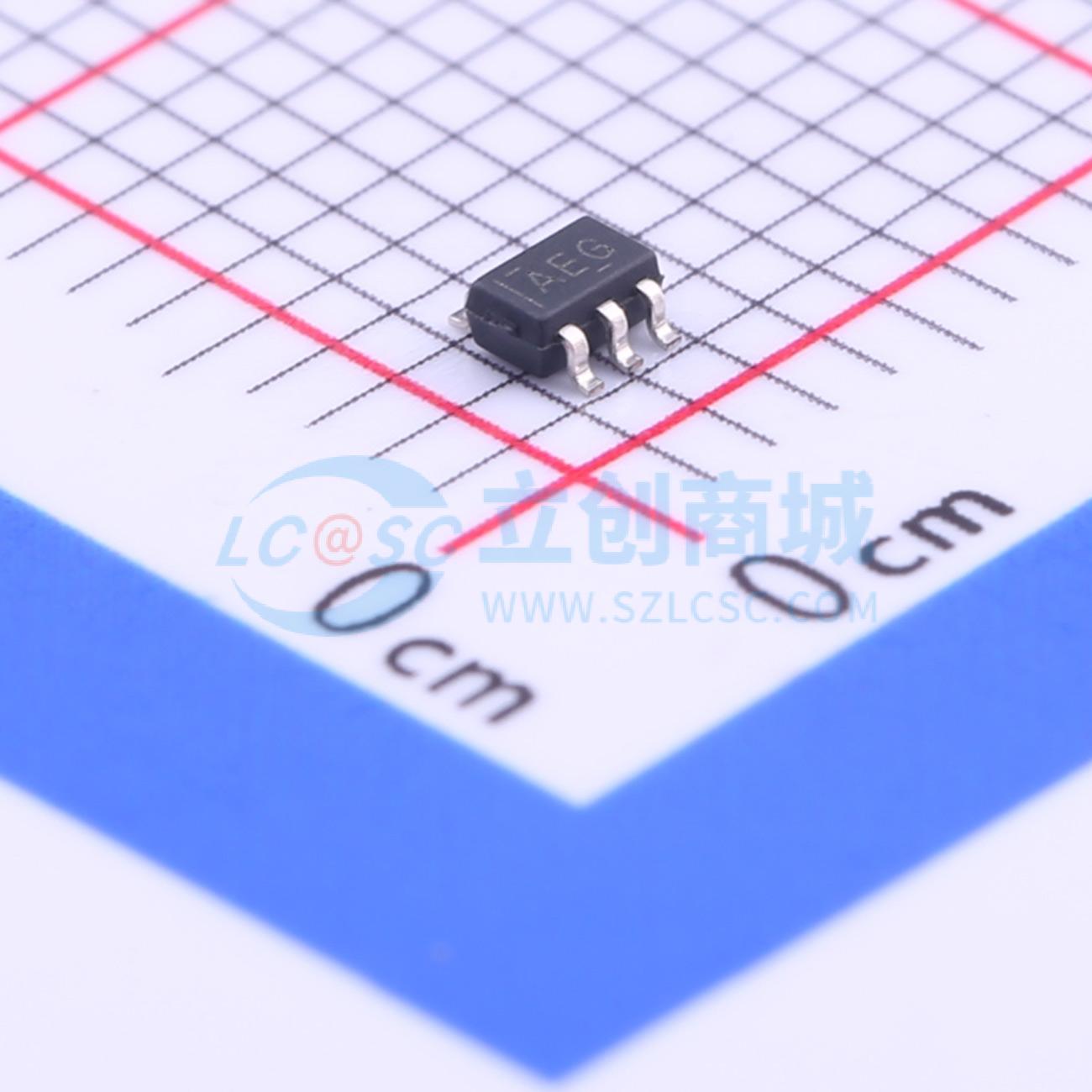

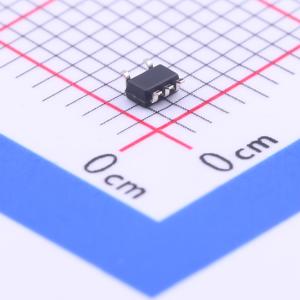

SN74AHC1G08DCKR
单路 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G08 单通道、2 输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G08DCKR
- 商品编号
- C122838
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V~4.5V；2.9V~3V；1.9V~2V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC1G08是一款单路2输入正与门，采用正逻辑，可实现布尔函数Y = A×B 或 Y = 非A + 非B。
商品特性
- 工作电压范围为2V~5.5V，5V条件下最大传输延迟tpd为7ns
- 低功耗，电源电流Icc最大为10μA
- 5V条件下输出驱动能力为±8mA
- 所有输入均带有施密特触发动作，电路对较慢的输入上升沿和下降沿具备更好的容差
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电防护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- 条形码扫描器
- 线缆解决方案
- 电子书
- 嵌入式个人电脑
- 现场变送器：温度或压力传感器
- 指纹生物识别设备
- 暖通空调系统：供暖、通风和空调系统
- 网络附加存储设备
- 服务器主板与电源单元
- 软件定义无线电
- 电视设备：高清电视、液晶电视、数字电视
- 视频通信系统
- 无线数据接入卡、耳机、键盘、鼠标、局域网卡
