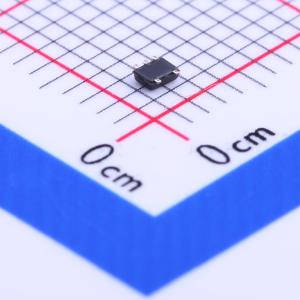

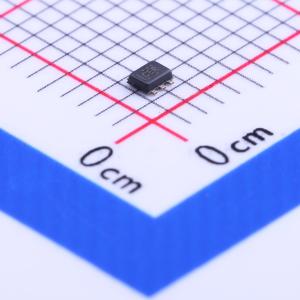

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G08DRLR
单路 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G08 单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G08DRLR
- 商品编号
- C123314
- 商品封装
- SOT-553-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 7.2ns@1.8V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 |
商品概述
SN74LVC1G08是一款单2输入正与门，设计用于1.65V~5.5V的VCC工作，可实现正逻辑下Y=A×B的布尔功能，属于CMOS器件，在宽VCC工作范围内可在保持高输出驱动的同时维持低静态功耗，有多种封装可供选择，包含本体尺寸0.8mm×0.8mm的超小型DPW封装。
商品特性
- 提供面积0.64mm²、引脚间距0.5mm的超小型DPW封装
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 支持向下电平转换至VCC
- 3.3V条件下最大传输延迟tpd为3.6ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- ATCA解决方案
- 主动降噪
- 条形码扫描器
- 血压监测仪
- CPAP呼吸机
- 线缆解决方案
- DLP 3D机器视觉、高光谱成像、光网络、光谱学
- 电子书
- 嵌入式个人电脑
- 现场变送器（温度或压力传感器）
- 指纹生物识别
- 暖通空调
- 网络附加存储
- 服务器主板与电源单元
- 软件定义无线电
- 高清电视、液晶电视、数字电视
- 视频通信系统
- 无线数据接入卡、耳机、键盘、鼠标、网卡
- X射线设备的行李扫描、医疗、牙科应用
