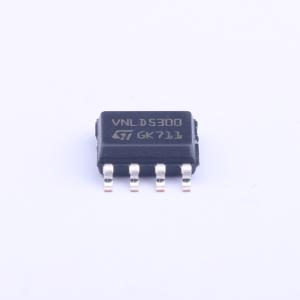

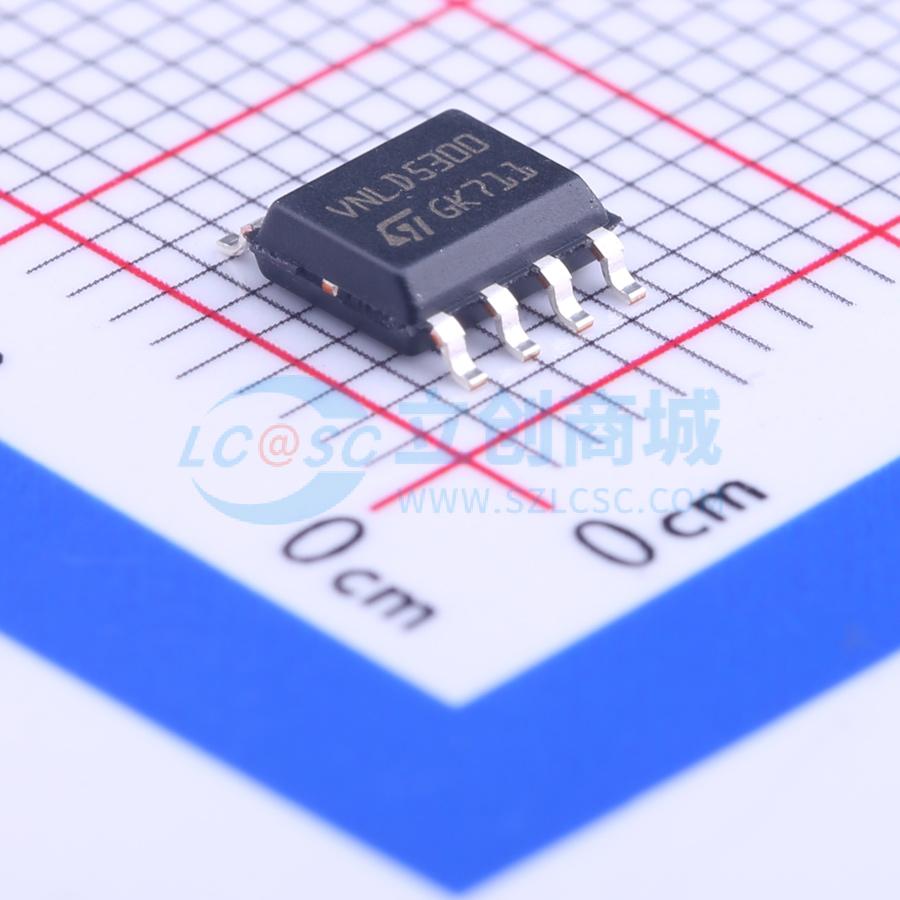

VNLD5300TR-E

适用于汽车应用的全保护型低端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OMNIFET III全保护下桥臂驱动器
品牌名称: ST(意法半导体)
商品型号: VNLD5300TR-E
商品编号: C123317
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

VNLD5300-E是一款采用VIPower技术制造的单片器件，用于驱动一侧连接到电池的电阻性或电感性负载。内置的热关断功能可保护芯片免受过温和短路影响。输出电流限制功能可在过载情况下保护器件。在长时间过载的情况下，器件会将耗散功率限制在安全水平，直至热关断介入。具备自动重启功能的热关断可使器件在故障条件消失后立即恢复正常运行。关断时可实现电感性负载的快速退磁。

商品特性

通过AEC-Q100认证
漏极电流：2 A
ESD保护
过压钳位
热关断
电流和功率限制
极低的待机电流
极低的电磁敏感度
符合欧洲指令2002/95/EC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	2A

	属性	参数值
	工作电压	4.5V~5.5V
	导通电阻	300mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
