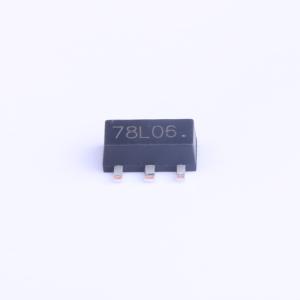

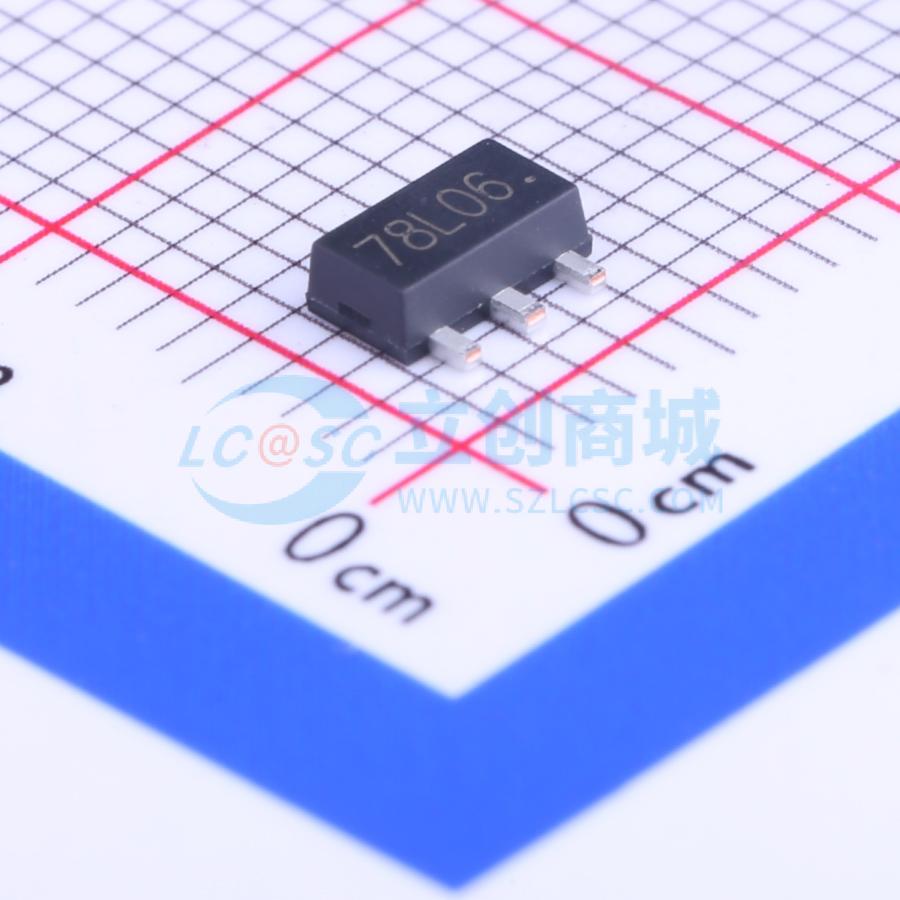

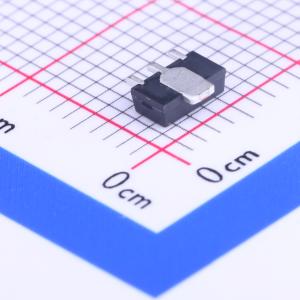

78L06
6V 150mA 21V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可提供高达 150 mA 的输出电流。调节器的内部限流和热关断功能使其基本不受过载影响。用作齐纳二极管-电阻组合的替代品时，可以有效改善输出阻抗，并降低静态电流。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- 78L06
- 商品编号
- C122845
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 21V | |
| 输出电压 | 6V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 47dB@(120Hz) | |
| 压差 | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 40uV | |
| 功能特性 | 短路保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
该系列器件为三端正压稳压器，可提供高达150 mA的输出电流。其内部限流和热关断特性使其基本不受过载影响。当用作齐纳二极管-电阻组合的替代品时，可以获得输出阻抗的有效改善以及更低的静态电流。
商品特性
- 输出电流为150 mA
- 热过载保护
- 短路保护
- 输出晶体管安全工作区保护
- 无需外部元件
- 封装：SOT-89、SOT-23和TO-92
- 输出电压精度：容差为±5%
