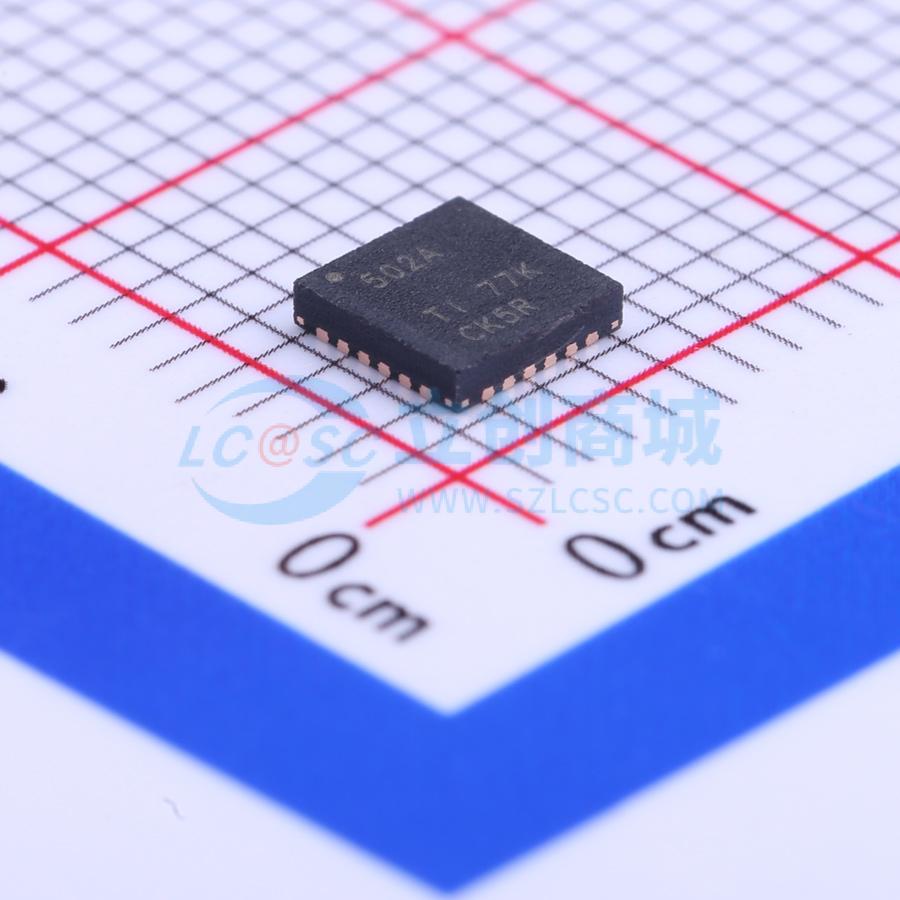

温馨提醒：图片仅供参考，商品以实物为准
SN65LVPE502ARGER
SN65LVPE502x 双通道 USB 3.0 重驱动器和均衡器
SMT扩展库PCB免费打样
- 描述
- 双通道单通道USB 3.0重驱动器和信号调节器，支持数据速率5 Gbps。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVPE502ARGER
- 商品编号
- C122835
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | USB 3.0 | |
| 通道数 | 2 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 5Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 100mA | |
| 静态电流 | 100uA |
商品概述
SN65LVPE502x 器件是双通道、单通道 USB 3.0 REDRIVER 和信号调理器，支持 5 Gbps 的数据速率。这些器件符合 USB 3.0 规范修订版 1.0，支持电气空闲状态和低频周期信号（LFPS），用于 USB 3.0 电源管理模式。
商品特性
- 单通道 USB 3.0 重驱动器和均衡器
- 可选的均衡、去加重和输出摆幅控制
- 集成端接
- 支持热插拔
- 低功耗（U0 状态）：典型值 315 mW，VCC = 3.3 V
- USB 3.0 低功耗支持：无连接时典型值 7 mW；链接在 U2/U3 模式时典型值 70 mW
- 优秀的抖动和损耗补偿能力：超过 40 英寸的总 4 密尔 FR4 走线
- 小封装尺寸，3 mm x 3 mm 和 4 mm x 4 mm，24 引脚 VQFN 封装
- 高 ESD 保护：HBM: 5,000 V, CDM: 1,500 V, MM: 200 V
应用领域
- 笔记本电脑
- 台式机
- 对接站
- 背板
- 有源线缆
