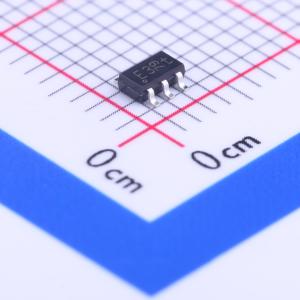

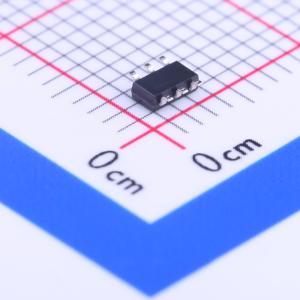

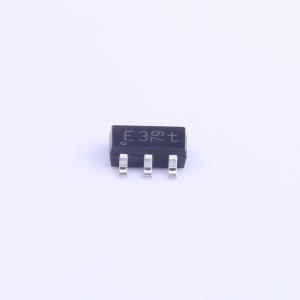

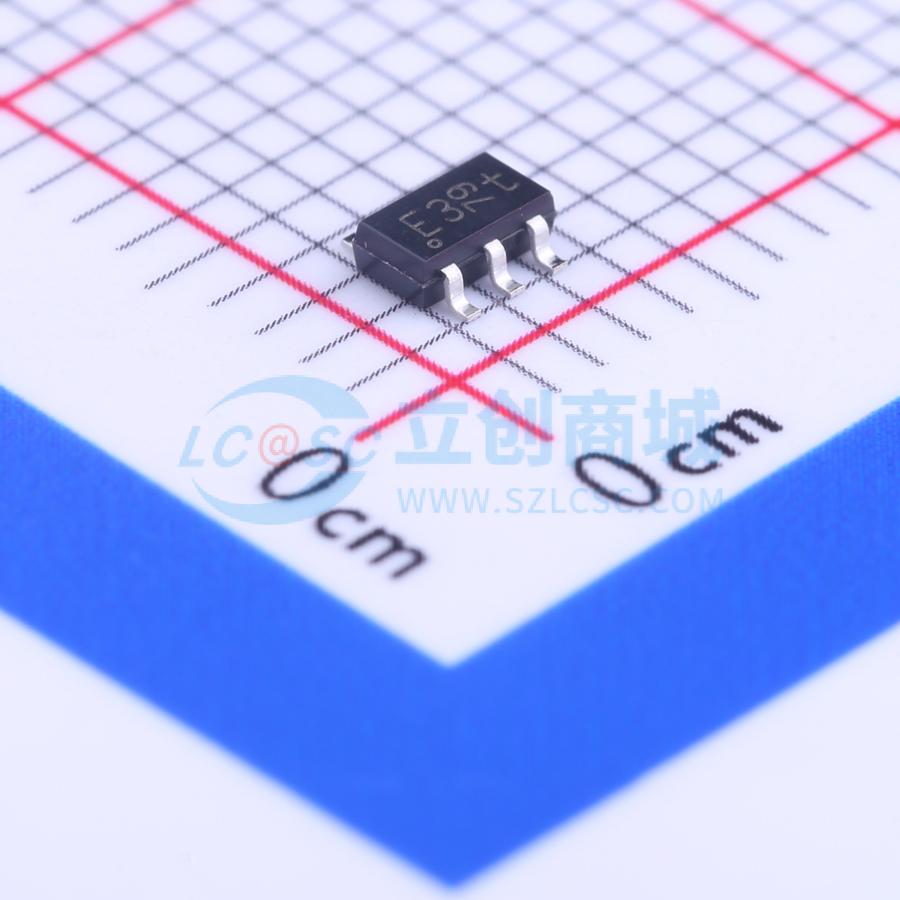

PESD12VS5UD,115
单向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD12VS5UD,115
- 商品编号
- C122565
- 商品封装
- SC-74
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.5V | |
| 反向电流(Ir) | 15nA | |
| 通道数 | 五路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 73pF |
商品概述
采用SOT457 (SC-74)小型表面贴装器件(SMD)塑料封装的五通道静电放电(ESD)保护二极管阵列，旨在保护多达五条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 多达五条线路的ESD保护
- 最大峰值脉冲功率：Ppp= 200 W
- 超低泄漏电流：IRM= 50 pA
- 低钳位电压：IPP= 20A时，VCL= 12V
- 高达30mkV的ESD保护
- IEC 61000 - 4 - 2；4级(ESD)
- IEC 61000 - 4 - 5(浪涌)；IPP高达20 A
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- 用户识别模块(SIM)卡保护
