UCC28811DR

UCC28810和UCC28811是适用于低至中等功率流明应用的一般照明电源控制器，这些应用需要功率因数校正和EMC合规性。它们设计用于控制在临界导通模式下工作的反激、降压或升压转换器。其特点包括一个用于反馈误差处理的跨导电压放大器、一个简单的电流参考生成器以生成与输入电压成比例的电流命令、一个电流检测（PWM）比较器、PWM逻辑以及一个用于驱动外部FET的图腾柱驱动器。

在临界导通模式操作中，PWM电路是自振荡的，开启由变压器零能量检测器（TZE引脚）控制，关闭则由电流检测比较器控制。此外，该控制器还提供了峰值电流限制、重启定时器、过压保护（OVP）和使能功能。

通过整合零功率检测功能，系统性能得到了提高，这允许控制器在轻负载条件下关断输出而不导致过压。该设备还具有创新的斜率增强电路，可改善电压误差放大器的大信号瞬态性能。设备的低启动和运行电流导致了低功耗和易于启动。高精度内部带隙基准使得在正常和OVP条件下输出电压调节更加紧密，从而提高了系统的可靠性。使能比较器确保当反馈感应路径中断或输入电压非常低时控制器处于关闭状态。

UCC28810和UCC28811之间有两个关键参数差异：UVLO导通阈值和gM放大器源电流。UCC28810的UVLO导通阈值为15.8V，而UCC28811为12.5V。UCC28810的gM放大器源电流通常为1.3mA，而UCC28811为300μA。UCC28810较高的UVLO导通阈值允许使用更小的VDD电容实现更快且更容易的启动；而UCC28811较低的UVLO导通阈值则便于在两阶段电源转换器中由下游PWM控制器轻松控制临界导通模式控制器的操作。UCC28810的gM放大器还提供全1.3mA的典型源电流，以便在启动或瞬态条件下输出较低时实现更快的启动和更好的瞬态响应。UCC28811适用于如路灯和较大面积灯具等需要两级电源转换的应用场景。UCC28810适用于没有下游PWM转换的商业或住宅改造灯具等应用场景，在这些场景中可以利用较小的VDD电容和改进的瞬态响应的优势。

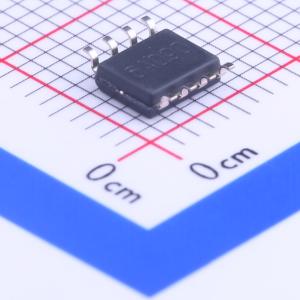

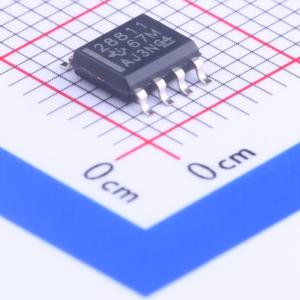

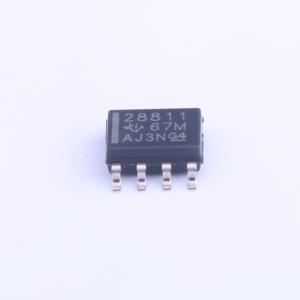

这些器件的工作温度范围为-40°C至105°C。封装形式为8引脚SOIC（D）封装。

• 使用高亮度LED控制器的交流输入通用照明应用
• 工业、商用和住宅照明灯具
• 室外照明：街道、道路、停车场、建筑工地和装饰性LED照明灯具
