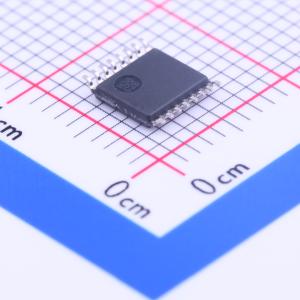

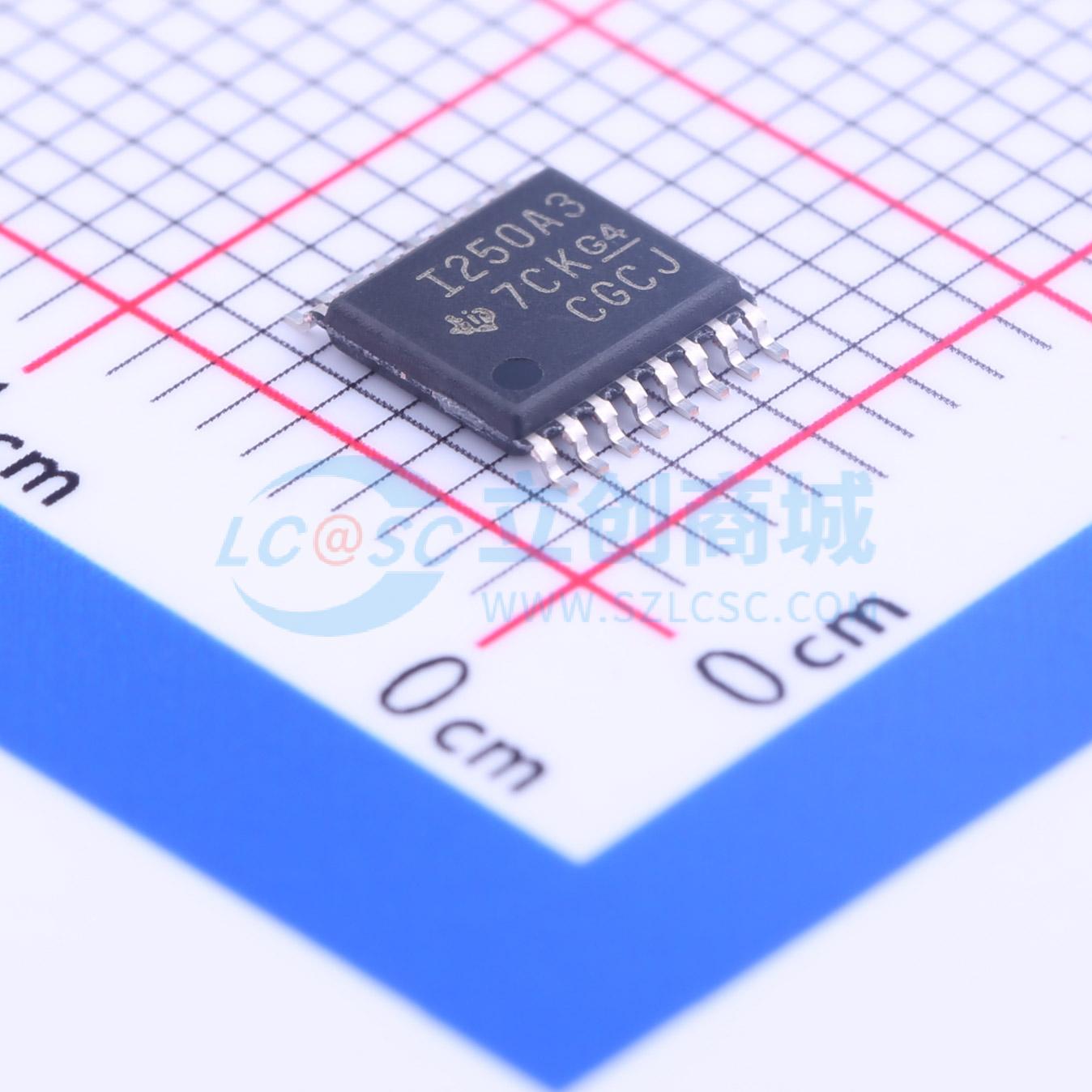

INA250A3PWR

INA250是一款电压输出型电流检测放大器系列产品，它集成了内部并联电阻，可在0 V至36 V的共模电压下实现高精度电流测量，且与电源电压无关。该器件是一款双向、低端或高端电流分流监测器，允许使用外部参考电压来测量通过内部电流检测电阻传感器的双向电流。精密电流检测电阻的集成提供了等效校准的测量精度，具有超低温度漂移性能，并确保始终能为检测电阻实现优化的开尔文布局。 INA250系列有四种输出电压量程可供选择：200 mV/A、500 mV/A、800 mV/A和2 V/A。该器件经过全面测试，可在最高125°C的温度下连续测量高达10 A的电流。INA250采用2.7 V至36 V单电源供电，最大电源电流为300 μA。所有INA250增益版本均在扩展工作温度范围（-40°C至125°C）内进行了规格定义，并采用TSSOP - 16封装。

• 精密集成并联电阻：
  • 并联电阻：2 mΩ
  • 并联电阻容差：0.1%（最大）
  • -40°C至85°C、0°C至125°C温度范围内可连续承受15 A电流
  • 温度系数：10 ppm/°C
• 高精度：
  • 增益误差（分流器和放大器）：0.3%（最大）
  • 失调电流：50 mA（最大，INA250A2）
• 四种可选增益：
  • INA250A1：200 mV/A
  • INA250A2：500 mV/A
  • INA250A3：800 mV/A
  • INA250A4：2 V/A
• 宽共模范围：-0.1 V至36 V
• 规定的工作温度：-40°C至125°C

• 测试设备
• 电源
• 服务器
• 电信设备
• 汽车
• 太阳能逆变器电源管理
