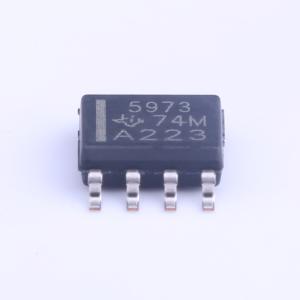

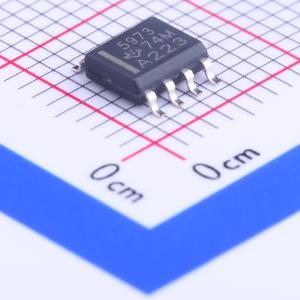

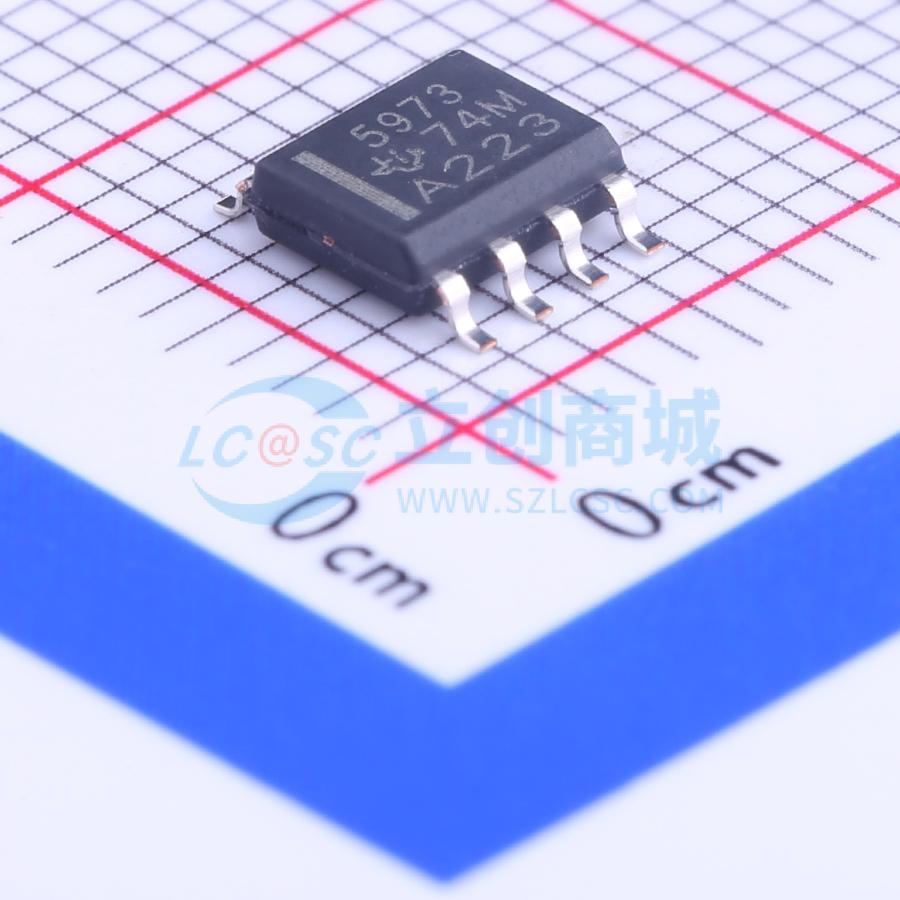

TLC5973DR

3通道，12位，脉宽调制（PWM）恒定电流发光二极管（LED）驱动器，具有单线制接口 (EasySet)

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TLC5973 3 通道、12 位 PWM 恒流 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC5973DR
商品编号: C122567
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

TLC5973是一款易于使用，3通道，50mA恒定灌电流LED驱动器。这个单线制，3Mbps串行接口(EasySet)提供了一个最大限度减少配线成本的解决方案。LED驱动器提供12位脉宽调制(PWM)分辨率。显示重复率使用一个集成型12MHz灰度(GS)时钟振荡器在2.9kHz（典型值）上实现。此驱动器还提供不受限级联功能。所有输出恒定灌电流可由一个外部电阻器设定。TLC5973有一个可用于更高VCC电源电压应用的内部并联稳压器。

商品特性

3个恒定灌电流通道
电流处理能力：每通道2mA至35mA (VCC ≤ 4.0V)；每通道2mA至50mA (VCC > 4.0V)
支持PWM的灰度(GS)控制：12位（4096步长）
单线制接口(EasySet)
电源(VCC)电压范围：3V至6V
OUT引脚最大电压：最高21V
集成型并联稳压器
数据传输最大速率：每秒位数(bps)：3Mbps
内部GS时钟振荡器：12MHz（典型值）
显示重复率：2.9kHz（典型值）
输出延迟开关以防止涌入电流
不受限器件级联
运行温度：-40°C至85°C

应用领域

RGB LED灯簇显示屏

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~6V
	开关频率	12MHz
	通道数	3
	输出电压	21V
	输出电流	50mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
