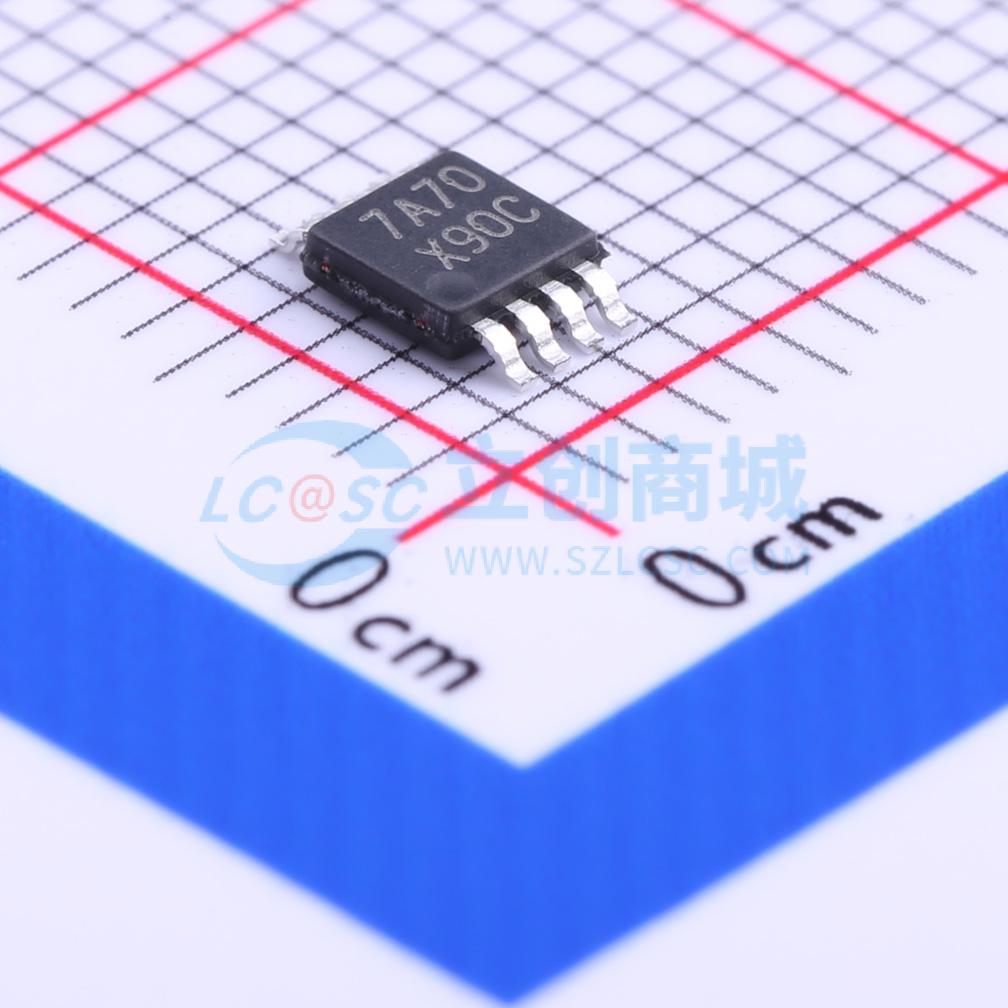

DAC121C085CIMM/NOPB

DAC121C081是一款12位单通道电压输出数模转换器（DAC），工作电源电压范围为2.7 V至5.5 V。输出放大器支持轨到轨输出摆幅，建立时间为8.5 μs。DAC121C081以电源电压为参考，可提供最宽的动态输出范围，在5 V电源下工作时，典型功耗为132 μA。该器件提供6引脚SOT和WSON封装，具备三种地址选择（引脚可选）。 作为替代方案，DAC121C085提供九种I²C寻址选项，并使用外部参考。其性能和建立时间与DAC121C081相同，采用8引脚VSSOP封装。 DAC121C081和DAC121C085采用两线制、兼容I²C的串行接口，支持所有三种速度模式，包括高速模式（3.4 MHz）。外部地址选择引脚允许每条两线总线最多连接三个DAC121C081或九个DAC121C085器件。有与DAC121C081引脚兼容的替代产品，可提供额外的地址选择。 DAC121C081和DAC121C085均配备一个16位寄存器，用于控制工作模式、掉电状态和输出电压。上电复位电路确保DAC输出在上电时为0V。掉电功能可将功耗降至小于1 μW。低功耗和小封装特性使这些DAC非常适合用于电池供电设备。每个DAC的工作温度范围为扩展工业级的 -40℃至 +125℃。 DAC121C081和DAC121C085均属于引脚兼容的DAC系列，该系列还提供8位和10位分辨率的产品。8位DAC请参考DAC081C081和DAC081C085；10位DAC请参考DAC101C081和DAC101C085。

• 保证12位单调性
• 低功耗运行：3.3 V时最大156 μA
• 宽电源电压范围（2.7 V至5.5 V）
• 兼容I²C的两线接口，支持标准（100 kHz）、快速（400 kHz）和高速（3.4 MHz）模式
• 轨到轨电压输出
• 超小封装
• 分辨率：12位
• 积分非线性（INL）：±8 LSB（最大）
• 微分非线性（DNL）：0.6 / –0.5 LSB（最大）
• 建立时间：8.5 μs（最大）
• 零码误差：10 mV（最大）
• 满量程误差：-0.7% FS（最大）
• 电源功耗：正常：380 μW（3 V）/ 730 μW（5 V）（典型值）；掉电：0.5 μW（3 V）/ 0.9 μW（5 V）（典型值）

• 工业过程控制
• 便携式仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 测试设备
