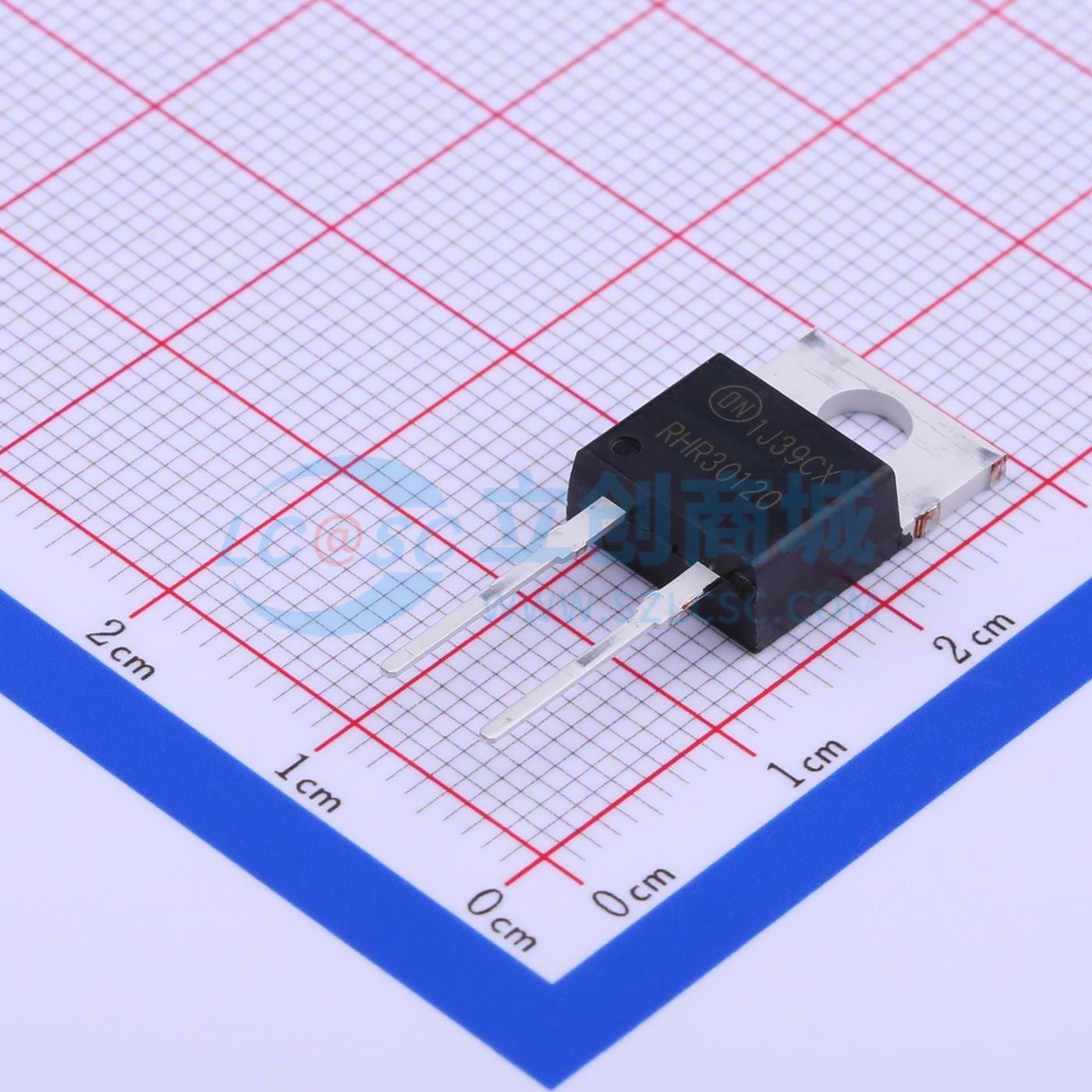

温馨提醒：图片仅供参考，商品以实物为准
RHRP30120
耐压:1.2kV 电流:30A 反向恢复时间：85ns
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RHRP30120 是一款具有软恢复特性的超高速二极管。它采用氮化硅钝化离子布植外延平面结构，其恢复时间仅为超快速二极管恢复时间的一半。这些器件主要是在各种开关电源及其他电源开关应用中用作续流/箝位二极管。其低存储电荷和超高速软恢复特性可最大程度降低多种电源开关电路中的振铃和电气噪声，由此降低开关晶体管中的功耗。
- 品牌名称
- onsemi(安森美)
- 商品型号
- RHRP30120
- 商品编号
- C11752
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 3.2V@30A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 250uA@1.2kV | |
| 反向恢复时间(Trr) | 85ns | |
| 工作结温范围 | -65℃~+175℃@(Tj) | |
| 耗散功率(Pd) | 125W | |
| 非重复峰值浪涌电流 (Ifsm) | 300A |
