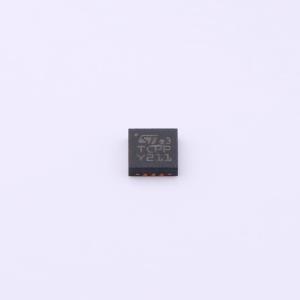

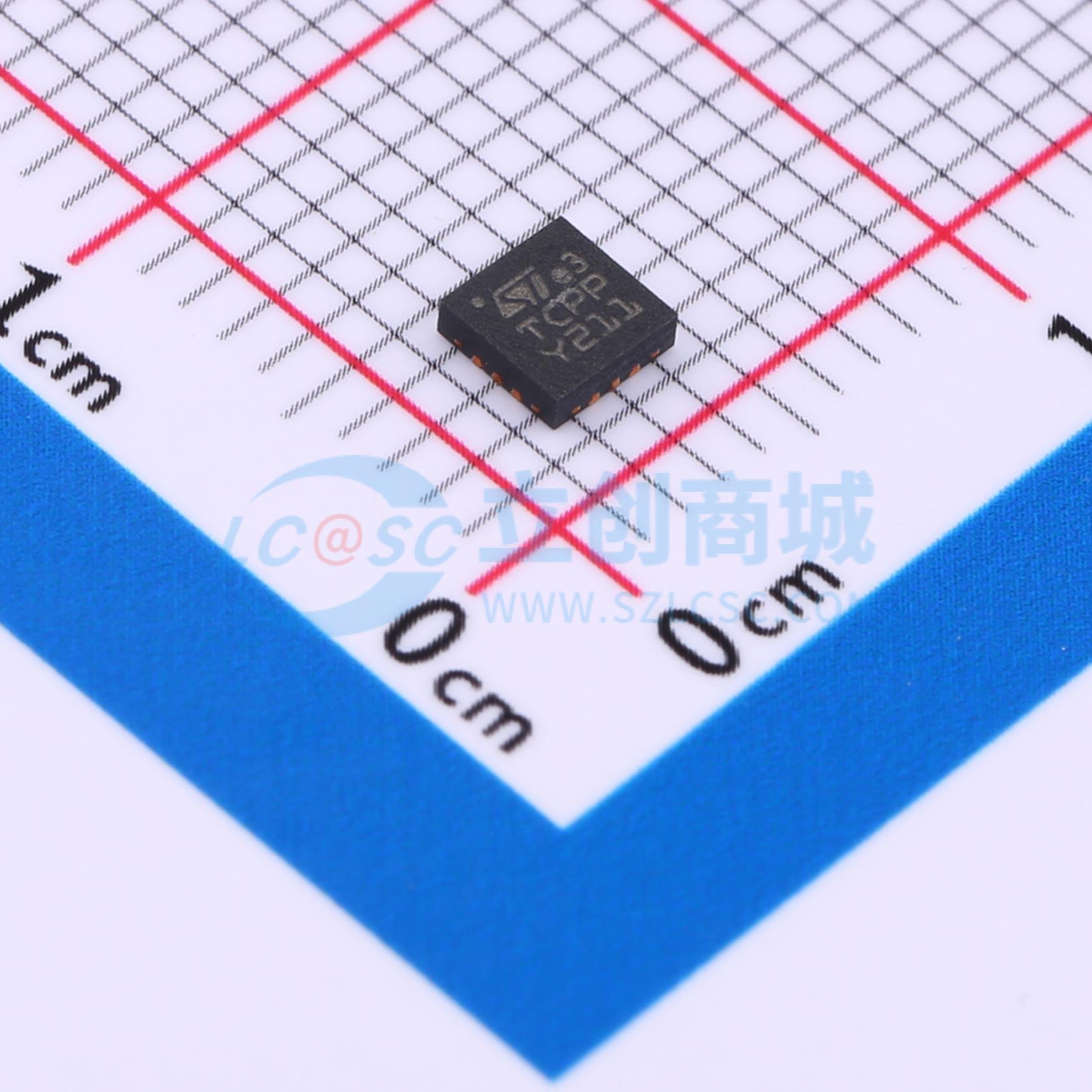

TCPP01-M12
USB Type-C端口保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB Type-C端口保护，用于受电应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- TCPP01-M12
- 商品编号
- C1121848
- 商品封装
- QFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电流 | 120uA | |
| 阻值 | 1.2Ω |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TCPP01-M12（Type-C端口保护）是一款单芯片解决方案，用于USB Type-C端口保护，促进从USB传统A型或B型连接器迁移到USB Type-C连接器。TCPP01-M12在USB Type-C连接器配置通道（CC）引脚上具有符合IEC61000-4-2 level 4的22V耐受ESD保护。当CC1和CC2引脚与VBUS引脚短路时（可能在从插座拔出USB Type-C电缆时发生），TCPP01-M12为这些引脚提供过压保护，以实现安全可靠的USB Type-C应用。对于sink应用，当有缺陷的电源施加的电压高于所选OVP阈值时，TCPP01-M12会触发VBUS线上的外部N-MOSFET。此外，TCPP01-M12集成了符合最新USB功率传输规范的“dead battery”管理逻辑。MCU的3.3V GPIO为电池供电的sink应用中的TCPP01-M12提供电源，以便在“未连接电缆”状态下将功耗降至0nA，这种低功耗模式可在未连接源设备时延长电池使用寿命。TCPP01-M12也可用于保护source（提供者）应用，并支持USB Type-C功率传输规范中的可编程电源功能。
商品特性
- VBUS过压保护，可从5V调整至22V，配备外部N沟道MOSFET
- CC线上的6.0V过压保护（OVP），以防短路到VBUS
- USB Type-C连接器引脚（CC1、CC2）的系统级ESD保护，符合IEC61000-4-2 level 4（±8kV接触放电，±15kV空气放电）
- 集成栅极驱动器和电荷泵，用于外部N沟道MOSFET（其RosoN低于P沟道MOSFET），降低BOM成本
- 无USB充电线连接时静态电流为零，适用于电池供电的“消费/sink”应用
- 符合USB Type-C功率传输规范的所有PDO
- 过温保护（OTP）
- 工作结温范围-40℃至125℃
- 符合最新的USB Type-C和USB功率传输标准
- 符合USB Type-C功率传输标准3.1（标准功率范围SPR），最高100W
- 开漏故障报告
- ECOPACK2兼容
- 作为功率接收设备的USB-IF认证（测试ID：5205，在X-NUCLEO-SNK1M1和Nucleo-STM32G071RB上）
应用领域
- 任何采用UFP/sink配置、使用5V或USB功率传输中任何PDO（包括PPS）的USB Type-C设备
- 功率接收设备：POS、游戏设备、医疗保健设备、USB集线器、物联网网关
- 智能音箱、耳机、智能眼镜、电动工具等
