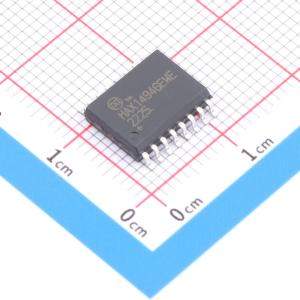

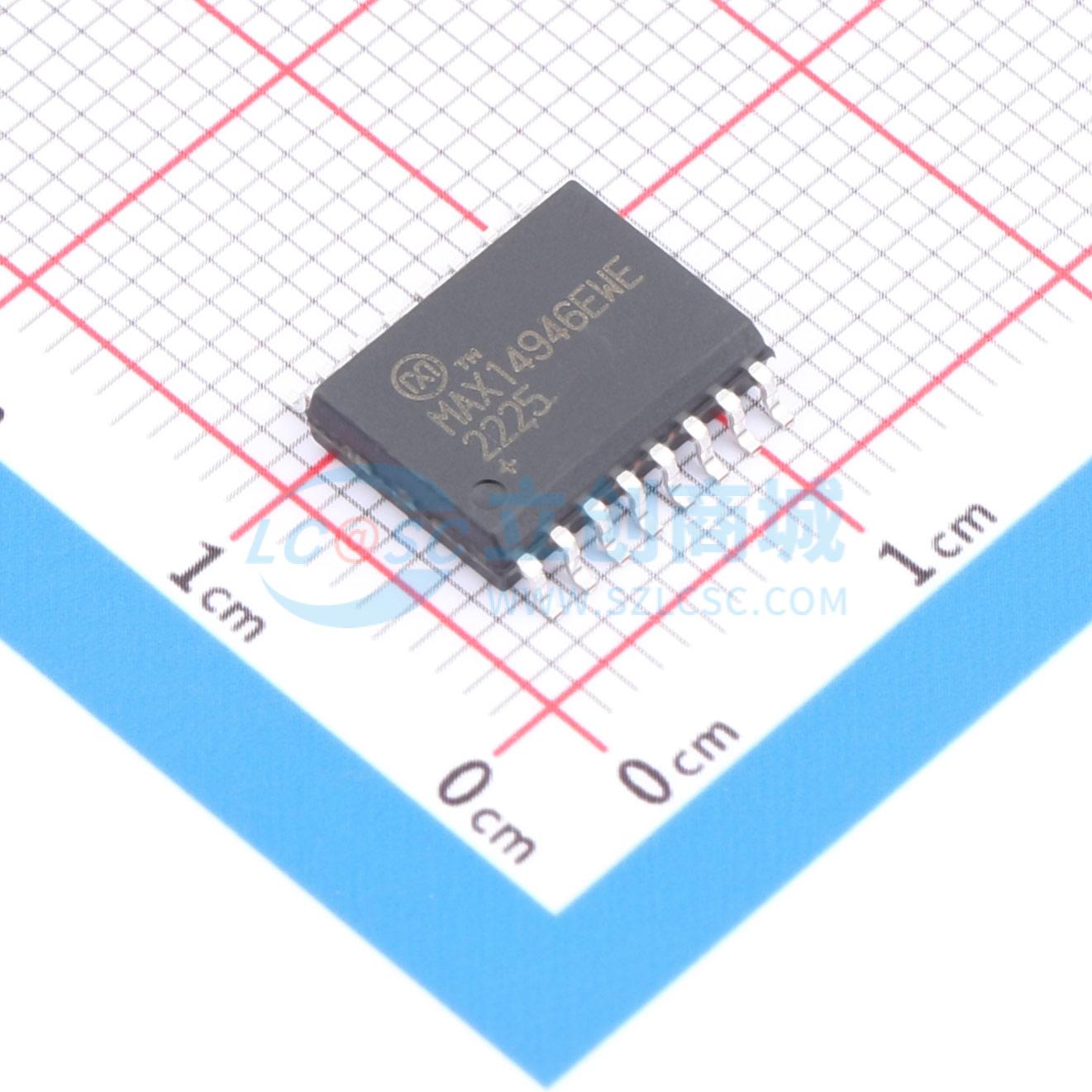

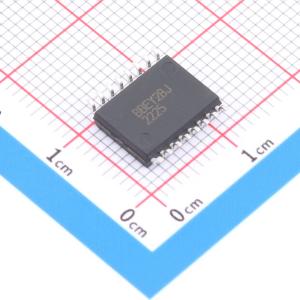

MAX14946EWE+T

2.75kVRMS 隔离型 500kbps 半双工 RS-485/RS-422 收发器，具有 ±30kV ESD 保护和集成变压器驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2.75kVRMS隔离、500kbps半双工、RS-485/RS-422收发器，具有±30kVESD保护和集成变压器驱动器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14946EWE+T
商品编号: C1121858
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.532754克(g)

商品参数

商品概述

MAX14946隔离式RS - 485/RS - 422收发器在设备的电缆端（RS - 485/RS - 422驱动器/接收器端）和UART端之间提供2750VRMS（60秒）的电流隔离。隔离通过打破接地环路改善通信，并在端口之间存在较大接地电位差时降低噪声。该设备允许高达500kbps的可靠通信。该设备包括一个集成的450kHz变压器驱动器，用于通过外部变压器将功率传输到收发器的电缆端。集成的LDO为向IC的电缆端供电提供了一种简单且节省空间的架构。该设备包括一个半双工驱动器/接收器通道。接收器为1/8单位负载，允许在公共总线上连接多达256个收发器。集成的真正故障安全电路确保在输入短路或开路时接收器输出为逻辑高电平。欠压锁定功能在电缆端或UART端电源低于工作水平时禁用驱动器。驱动器输出/接收器输入在电缆端受到±30kV静电放电（ESD）保护，符合人体模型（HBM）的规定。MAX14946采用宽体16引脚SOIC封装，工作温度范围为 - 40°C至 + 85°C。

商品特性

高度集成简化设计
集成用于电缆端供电的LDO
集成用于向电缆端传输功率的变压器驱动器，在150mA负载下效率高达80%
高性能收发器实现灵活设计
符合RS - 485 EIA/TIA - 485标准
500kbps（最大）数据速率
总线上最多可连接256个设备
集成保护实现可靠通信
驱动器输出/接收器输入具有±30kV ESD（HBM）保护
2.75kVRMS耐受隔离电压60秒（VISO）
630VPEAK最大重复峰值隔离电压（VIORM）
445VRMS最大工作隔离电压（VIOWM）
在额定工作电压下寿命超过30年
符合IEC 61000 - 4 - 5标准，耐受±10kV浪涌
热关断

应用领域

工业自动化设备
可编程逻辑控制器
HVAC
功率计

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	500Kbps
	通讯模式	半双工
	隔离电压(Vrms)	2750
	CMTI(kV/us)	35kV/us
	驱动器数	1
	接收器数	1

	属性	参数值
	静态电流	-
	节点数	256
	静电保护	±30kV
	功能特性	集成隔离电源；失效保护电路
	逻辑侧工作电压	3V~5.5V
	总线侧工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
