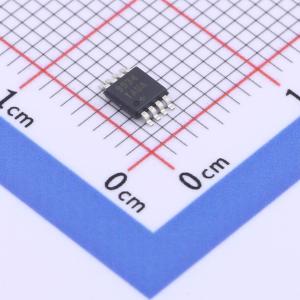

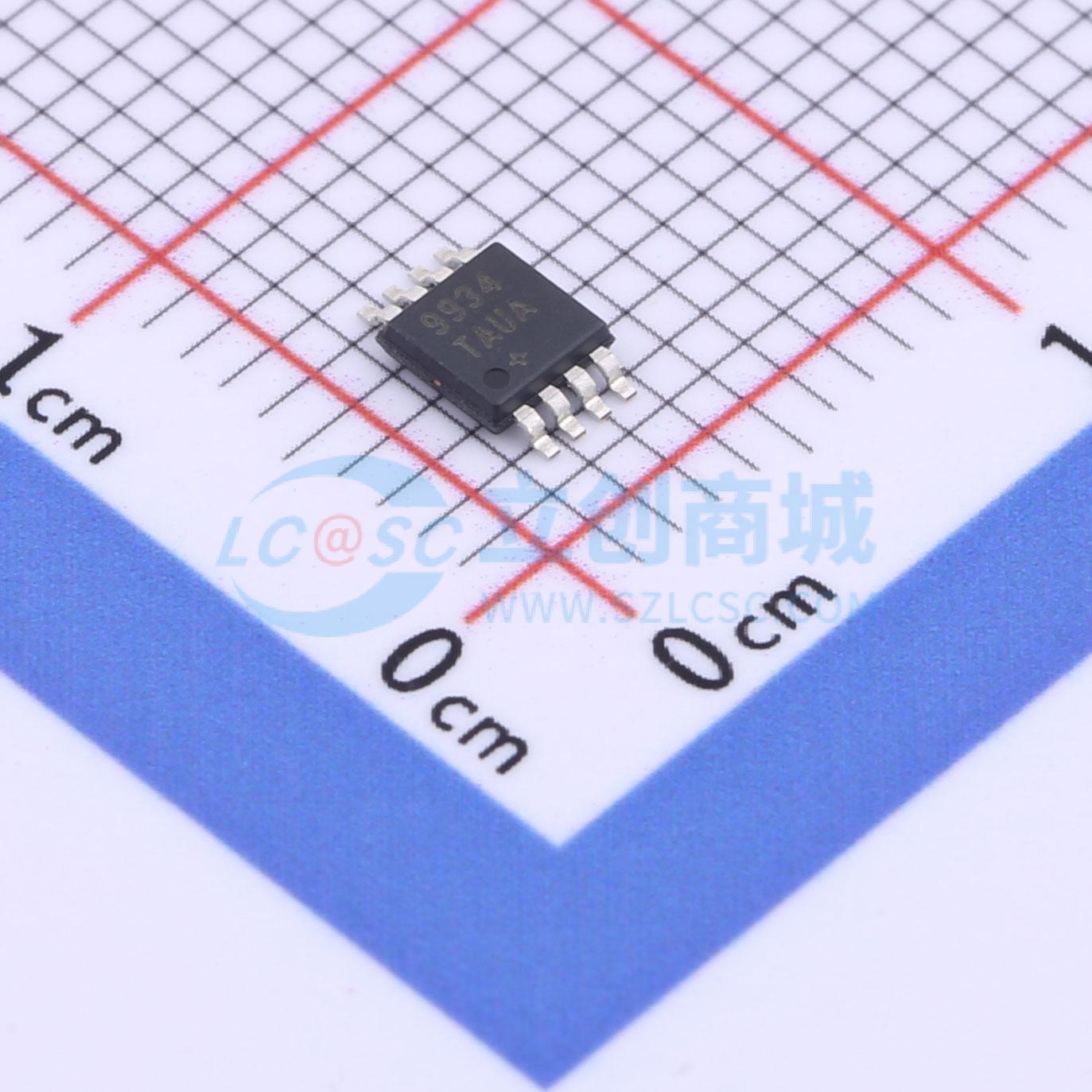

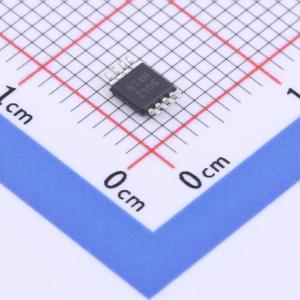

MAX9934TAUA+T

MAX9934高精度、低电压高端电流检测放大器，非常适合电池供电的便携式设备和笔记本电脑中的双向（充电/放电）和单向电流测量。在 -0.1V 至 5.5V 输入共模电压范围内，+25°C 时输入失调电压 (VOS) 低至 10μV（最大值），且与 VCC 无关。其精确的输入规格允许使用非常小的检测电压（通常为 ±10mV 满量程）进行微创电流检测。 MAX9934 的输出是与输入 VSENSE 成比例的电流，提供 25μA/mV 或 5μA/mV 两种增益选项 (GM)，在 +25°C 时增益精度优于 0.25%（最大值）。片选 (CS) 允许将多个 MAX9934 电流输出多路复用到单个微控制器 ADC 通道。CS 与 1.8V 和 3.3V 逻辑系统兼容。 MAX9934 设计为在 2.5V 至 3.6V 的 VCC 电源下工作，静态电流仅为 120μA（典型值）。掉电时（VCC = 0），RS+ 和 RS- 的泄漏电流小于 0.1nA（典型值），以减少电池负载。MAX9934 性能可靠，可承受 RS+ 和 RS- 之间高达 ±6V 的输入差分电压故障。 MAX9934 规定的工作温度范围为 -40°C 至 +125°C，提供 8 引脚 μMAX 或 6 凸点 UCSP（1mm×1.5mm×0.6mm）封装，非常适合对空间要求苛刻的应用。

• 输入失调电压：10µV（最大值）
• 增益误差小于 0.25%
• -0.1V 至 +5.5V 输入共模电压范围
• 片选允许将多个 MAX9934 电流监测器多路复用到一个 ADC
• 电流输出允许选择 ROUT 以灵活调整增益
• 单电源供电：2.5V 至 3.6V
• 两种增益选项：25μA/mV（MAX9934T）和 5μA/mV（MAX9934F）的 GM
• 双向或单向工作
• 小型 6 凸点 UCSP（1mm×1.5mm×0.6mm）和 8 引脚 µMAX 封装

• 个人数字助理 (PDA) 和智能手机
• MP3 播放器
• 传感器仪表放大器
• 笔记本电脑和超移动 PC
• 便携式电流监测
