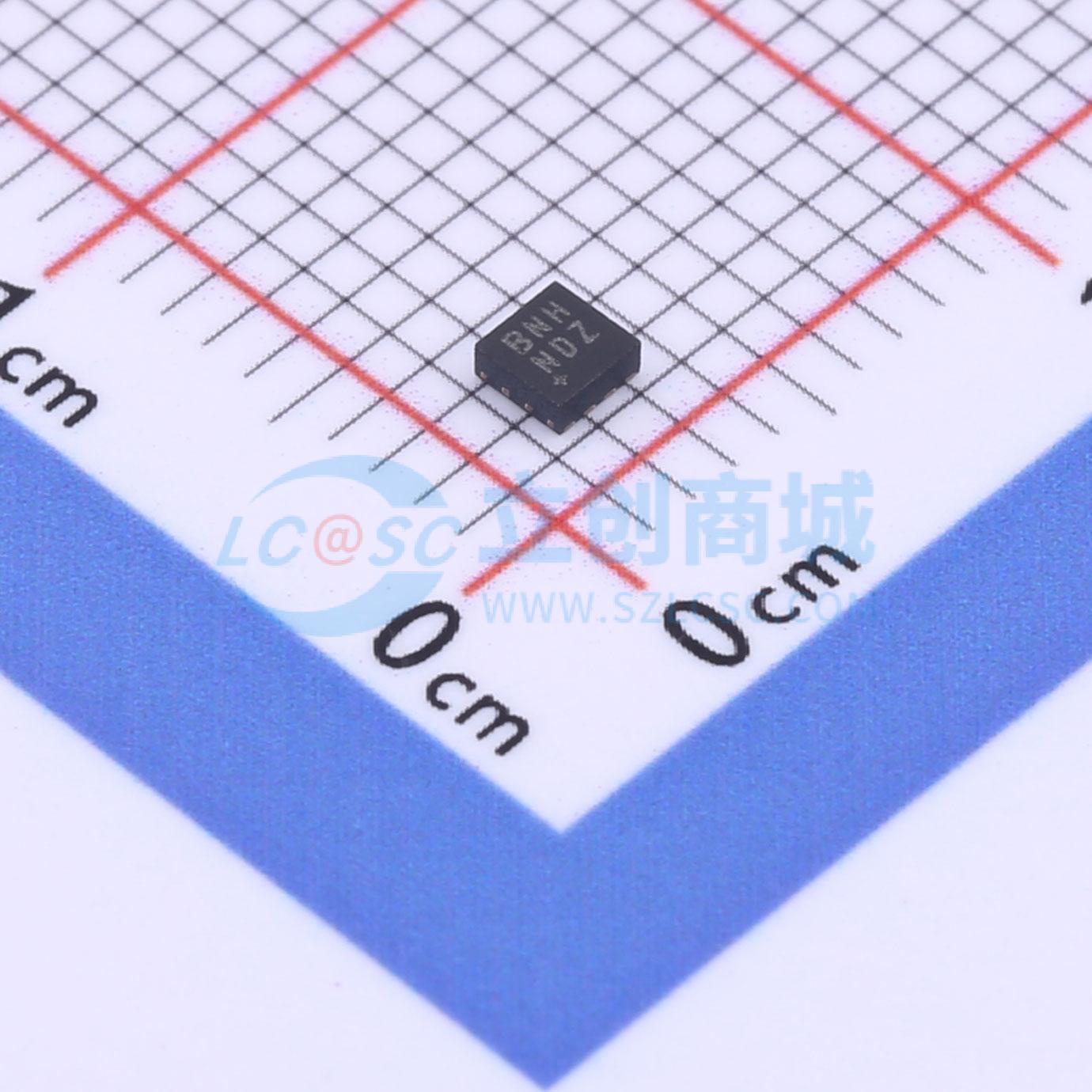

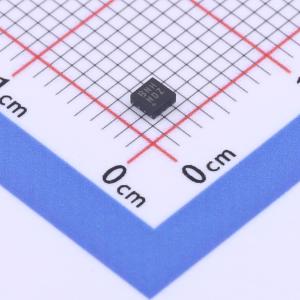

温馨提醒：图片仅供参考，商品以实物为准

MAX15062CATA+T

60V、300mA、超小型高效同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX15062是一款高效率、高压、同步降压DC-DC转换器,具有集成MOSFET。它支持4.5V到60V的输入电压范围,最大输出电流为300mA。该器件提供3.3V、5V和可调输出电压选项,具有内部补偿和软启动功能,适用于工业环境。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX15062CATA+T
商品编号: C1121853
商品封装: TDFN-8(2x2)
包装方式: 编带
商品毛重: 0.324克(g)

商品参数

商品概述

MAx15062 高效率高压同步降压DC-DC转换器集成了MOSFET，工作在4.5V至60V的输入电压范围内。该转换器可提供高达300mA的输出电流，输出电压分别为3.3V（MAx15062A）、5V（MAx15062B）和可调输出电压（MAx15062C）。的工作温度范围为-40℃至+125℃，并采用紧凑的8引脚（2mm x 2mm）TDFN封装。仿真模型可用。

采用峰值电流模式控制架构，通过MODE引脚可以选择脉宽调制（PWM）或脉频调制（PFM）控制方案进行操作。PWM操作在所有负载下提供恒定频率运行，在对变化的开关频率敏感的应用中非常有用。PFM操作禁用负电感电流，并且在轻负载时跳过脉冲以提高效率。低电阻的片上MOSFET确保了满载时的高效率，并简化了PCB布局。

为了减少输入冲击电流，提供了内部软启动功能。此外，还集成了EN/UVLO引脚，允许用户在所需的输入电压水平下开启器件。开漏RESET引脚可用于输出电压监测。

商品特性

消除了外部组件，降低了总成本
- 无需肖特基—同步操作以提高效率并降低成本
- 内部补偿
- 内部反馈分压器，适用于固定的3.3V和5V输出电压
- 内部软启动
- 全陶瓷电容，超紧凑布局
减少了需要库存的DC-DC稳压器数量
- 宽4.5V至60V输入电压范围
- 固定3.3V和5V输出电压选项
- 可调0.9V至0.89 x V_IN输出电压选项
- 提供高达300mA负载电流
- 可在PFM和强制PWM模式之间配置
降低功耗
- 峰值效率 = 92%
- PFM功能以提高轻负载效率
- 关断电流 = 2.2μA（典型值）
在恶劣的工业环境中可靠运行
- 打嗝模式电流限制和自动重试启动
- 内置开漏RESET引脚的输出电压监控
- 可编程EN/UVLO阈值
- 预偏置输出的单调启动
- 过温保护
- 高工业级-40℃至+125℃环境工作温度范围
- 结温范围-40℃至+150℃

应用领域

过程控制工业传感器
4–20mA电流回路
HVAC和楼宇控制
高压LDO替换
通用型负载点电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	-
	输出电流	300mA
	开关频率	465kHz~535kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
