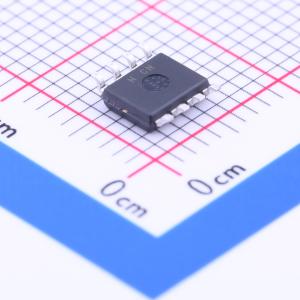

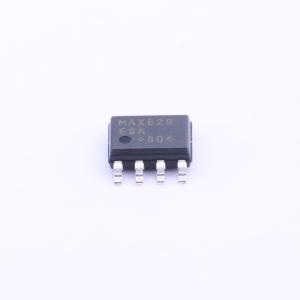

MAX629ESA+

28V低功耗高电压升压或反相DC-DC转换器

描述: MAX629是一款低功耗高电压的升压或反相DC-DC转换器,具有内部500mA、28V N沟道MOSFET开关,无需外部FET。它可以生成正负偏压,最高可达±28V,输入电压范围为0.8V到Vout。该器件适用于正激式、反激式和SEPIC拓扑结构,具有高达300kHz的开关频率和可调电流限制。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX629ESA+
商品编号: C11326
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.219克(g)

商品参数

商品概述

MAX629 低功耗升压型 DC-DC 转换器可在宽输入电压范围内提供高达 ±28V 的正或负输出电压。它主要设计用于低功耗、高电压应用，如 LCD 偏置和机顶盒变容二极管调谐。MAX629 独特的控制方案可实现高效率和宽范围的输出电压，静态电源电流仅为 80μA，非常适合电池供电应用。内部 N 沟道 DMOS 开关具有引脚可编程的电流限制（250mA 和 500mA），可优化输出电流和元件尺寸。

商品特性

内部 500mA、28V N 沟道开关（无需外部 FET）
可产生正或负输出电压
80μA 电源电流
最大 1μA 关断电流
高达 300kHz 开关频率
可调电流限制允许使用小型、低成本电感
8 引脚 SO 封装

应用领域

正或负 LCD 偏置发生器
高效 DC-DC 升压转换器
变容二极管调谐偏置
掌上电脑
双节和三节电池供电应用

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	-
	开关频率	300kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
