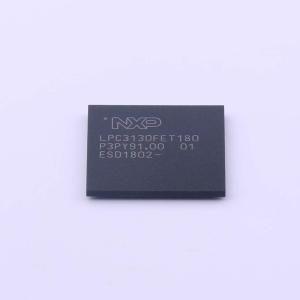

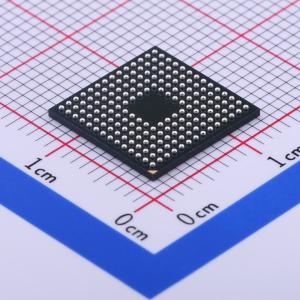

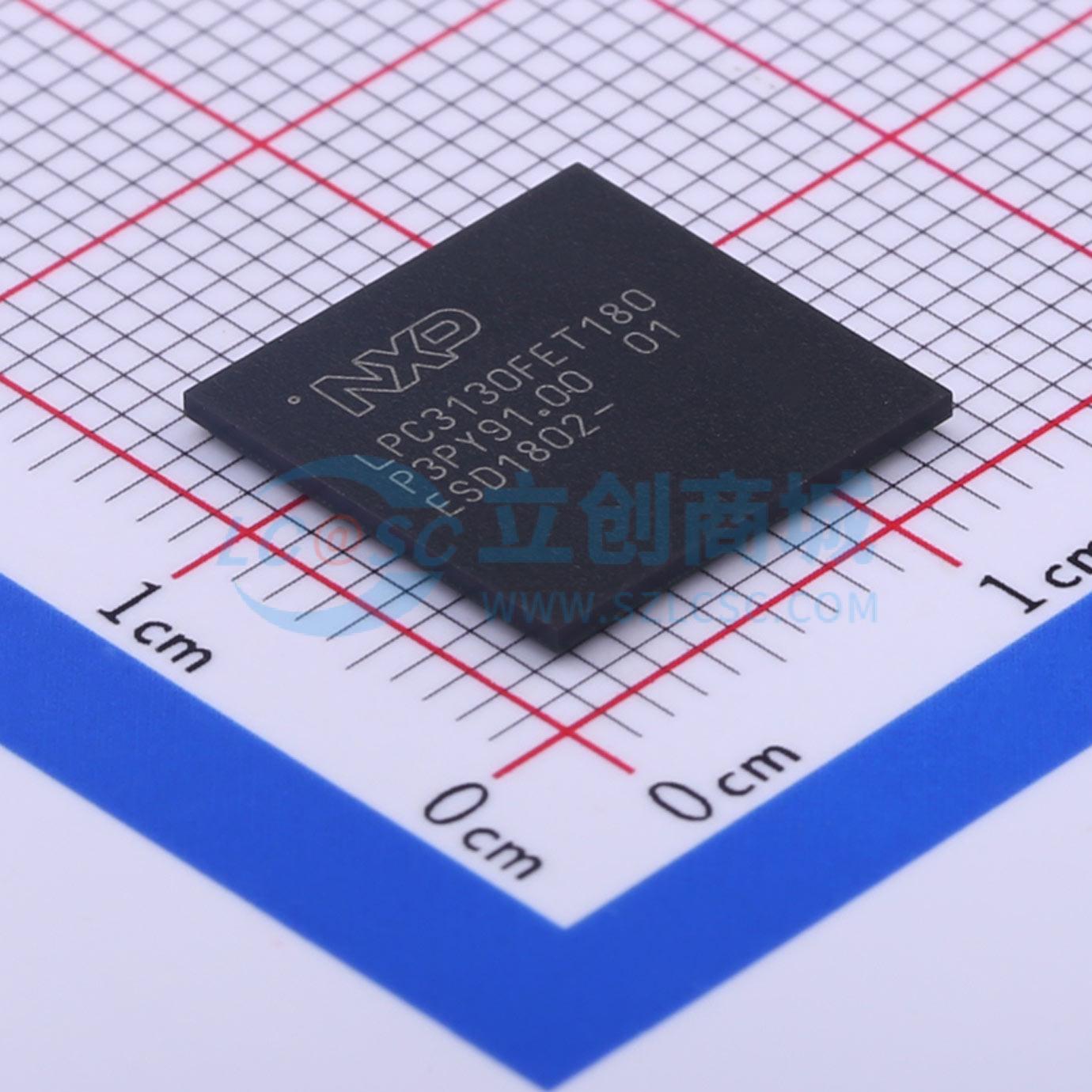

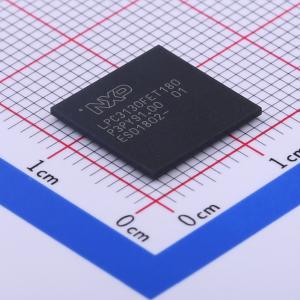

LPC3130FET180,551实物图
  • LPC3130FET180,551商品缩略图
  • LPC3130FET180,551商品缩略图
  • LPC3130FET180,551商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LPC3130FET180,551

低成本低功耗ARM926EJ-S微控制器,带高速USB 2.0 OTG、SD/MMC和NAND闪存控制器

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
NXP(恩智浦)
商品型号
LPC3130FET180,551
商品编号
C11340
商品封装
TFBGA-180​
包装方式
托盘
商品毛重
2.3克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM其他系列
CPU最大主频180MHz
CPU位数16/32 Bit
程序存储器类型ROMless
RAM容量96KB
属性参数值
EEPROM容量-
ADC(位数)10bit
振荡器类型外置
工作电压1.1V~3.6V
工作温度-40℃~+85℃

商品概述

NXP LPC3130/3131将180 MHz ARM926EJ-S CPU内核、高速USB 2.0 On-The-Go (OTG)、最高192 KB SRAM、NAND闪存控制器、灵活的外部总线接口、四通道10位ADC以及大量串行和并行接口集成在单芯片中,面向消费电子、工业、医疗和通信市场。为优化系统功耗,LPC3130/3131具备多个电源域,以及非常灵活的时钟生成单元(CGU),可提供动态时钟门控和时钟缩放。内置的ARM926EJ-S属于ARM9系列通用微处理器,适用于对完整内存管理、高性能、低功耗有要求的多任务应用。

商品特性

  • 180 MHz 32位ARM926EJ-S CPU平台
  • 自带16 kB D-cache和16 kB I-cache,内置Memory Management Unit (MMU)
  • LPC3130内置96 kB嵌入式SRAM,LPC3131内置192 kB嵌入式SRAM
  • 自带带8位ECC的NAND闪存控制器
  • 集成8/16位多端口内存控制器(MPMC),支持SDRAM和SRAM
  • 集成带片上PHY的高速USB 2.0 (OTG、主机、设备)
  • 两个I2S-bus接口
  • 集成主/从SPI
  • 两个主/从I2C-bus接口
  • 集成快速UART
  • 集成存储卡接口(MCI),支持MMC/SD/SDIO/CE-ATA
  • 集成四通道10位ADC
  • 集成4/8/16位6800/8080兼容LCD接口
  • 支持动态时钟门控和缩放
  • 具备多个电源域
  • 支持可选启动,启动源可选择SPI flash、NAND flash、SD/MMC卡、UART或USB
  • 内置DMA控制器
  • 属于低成本、低功耗ARM926EJ-S微控制器
  • 四个32位定时器
  • 内置看门狗定时器
  • 内置PWM模块
  • 内置随机数发生器(RNG)
  • 提供通用输入输出(GPIO)引脚
  • 具备灵活通用的中断结构
  • 带边界扫描和ARM调试访问的JTAG接口
  • 内核电压1.2 V,I/O电压支持1.8 V、3.3 V
  • 工作温度范围为-40 ℃ 至 +85 ℃
  • 采用TFBGA180封装,尺寸为12 × 12 mm²,引脚间距0.8 mm
  • ARM926EJ-S内核支持32位ARM和16位Thumb指令集,执行扩展ARMv5TE指令集,支持Java字节码执行
  • ARM926EJ-S内核采用哈佛架构,分离16 kB指令缓存和16 kB数据缓存,缓存行长度为8字
  • 支持小端模式
  • 支持ARM调试架构,可协助硬件和软件调试
  • 支持动态时钟门控降低功耗,内核时钟可动态切换配置
  • JTAG接口支持ARM926调试访问和边界扫描

应用领域

  • 消费电子
  • 工业
  • 医疗
  • 通信
