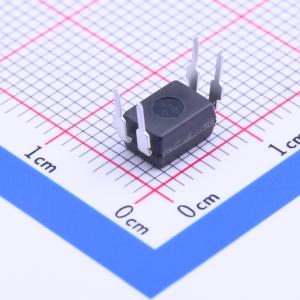

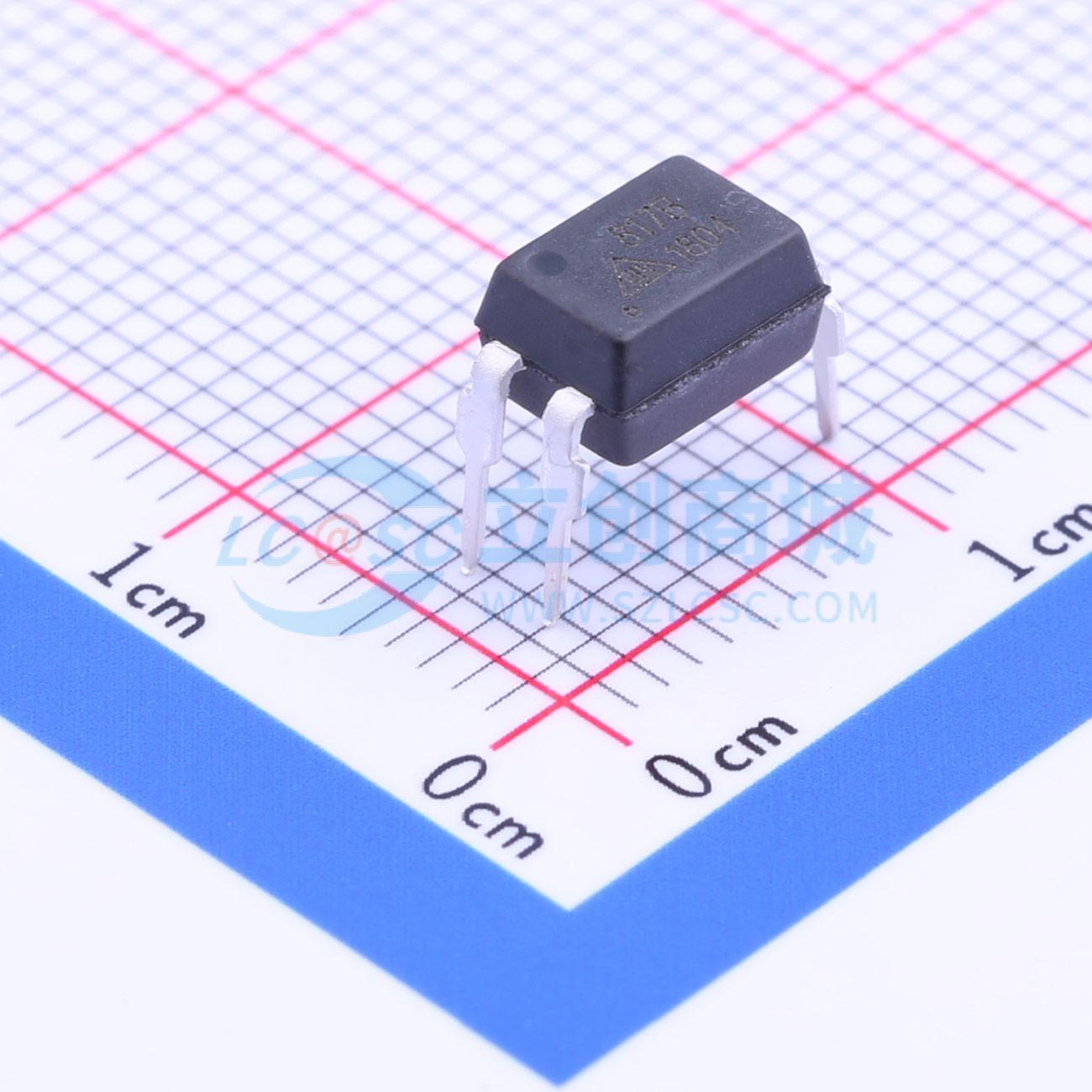

PC817B
DC输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PC817包含一个发光二极管和一个光电晶体管，二者通过光耦合。它采用4引脚DIP封装。输入 - 输出隔离电压为5000Vrms，响应时间tr通常为4μs，在输入电流为5mA时，最小电流传输比（CTR）为50%
- 品牌名称
- 华润华晶
- 商品型号
- PC817B
- 商品编号
- C115499
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
