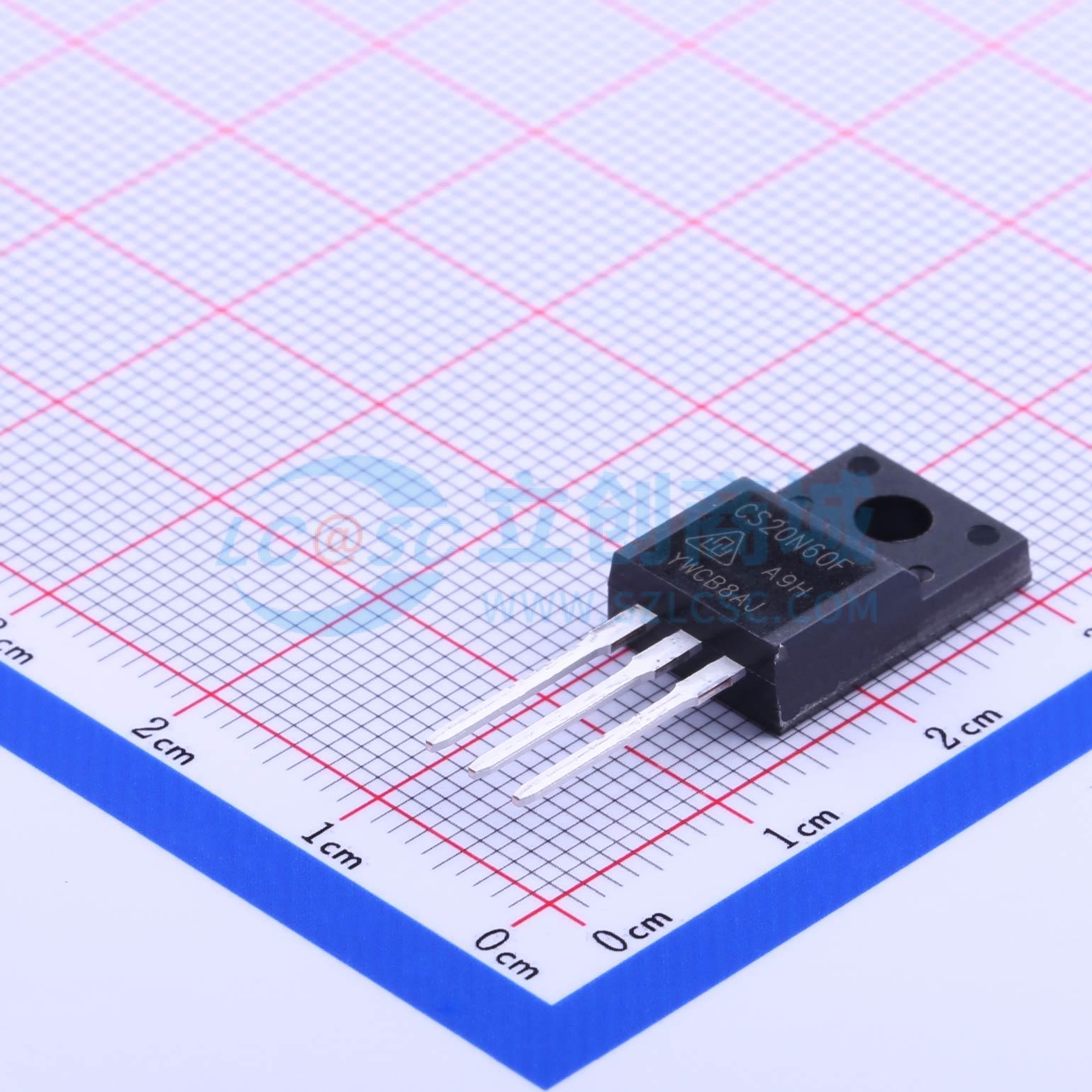

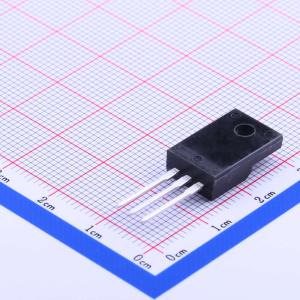

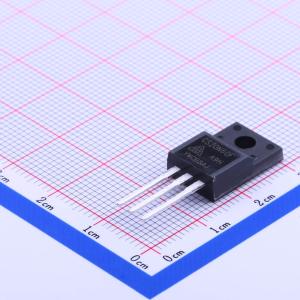

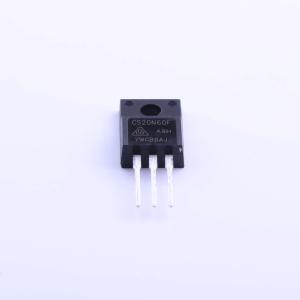

CS20N60FA9H
1个N沟道 耐压:600V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,600V.20A
- 品牌名称
- 华润华晶
- 商品型号
- CS20N60FA9H
- 商品编号
- C115515
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 450mΩ@10V,10A | |
| 耗散功率(Pd) | 85W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 61nC@10V | |
| 输入电容(Ciss) | 2.847nF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 252pF |
商品概述
CS20N60F A9H是采用自对准平面技术制造的硅N沟道增强型VDMOS场效应晶体管，该技术可降低导通损耗、改善开关性能并提高雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为TO - 220F，符合RoHS标准。
商品特性
- 快速开关
- 低导通电阻（Rdson ≤ 0.45Ω）
- 低栅极电荷（典型数据：61nC）
- 低反向传输电容（典型值：20pF）
- 100%单脉冲雪崩能量测试
应用领域
- 适配器和充电器的功率开关电路。
