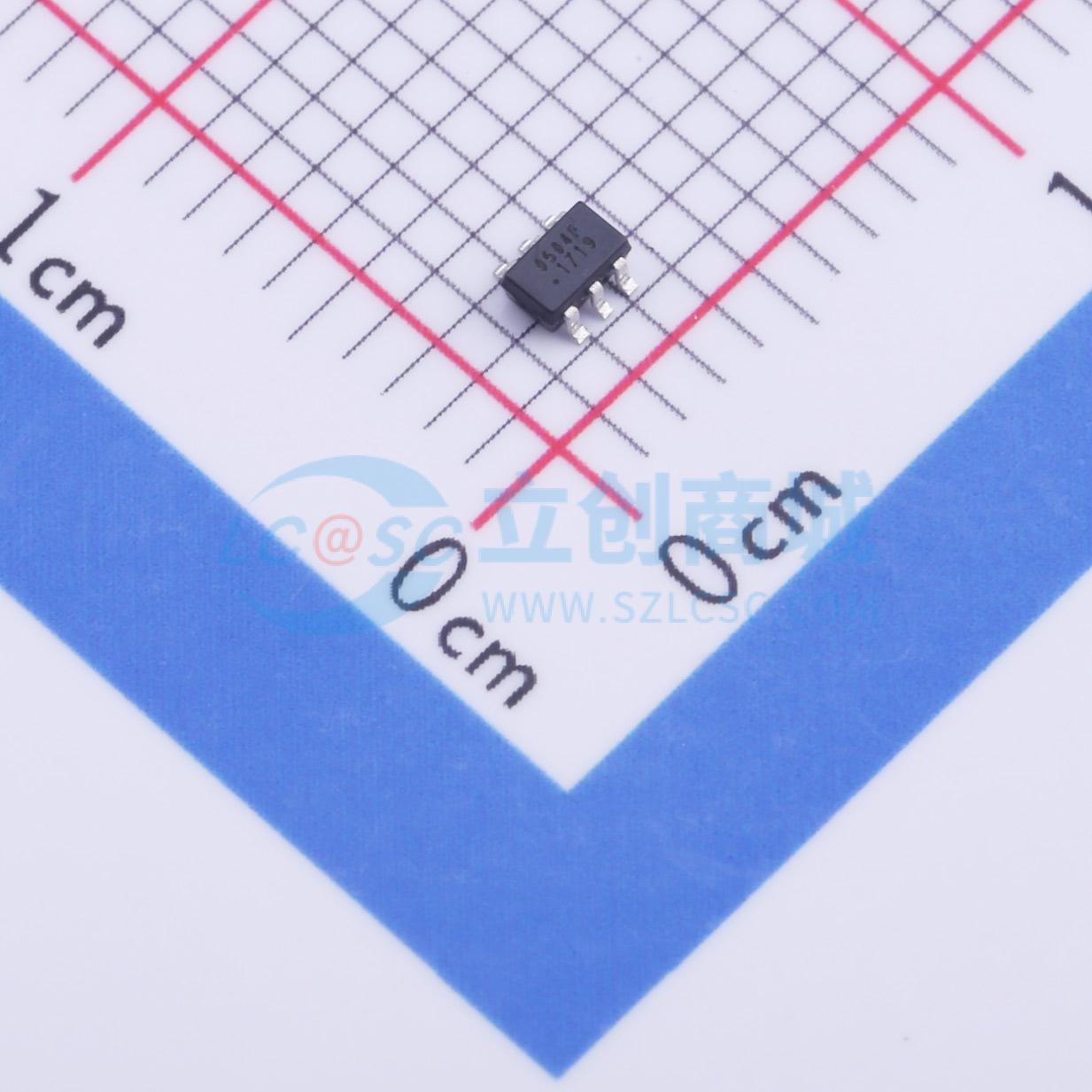

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0504FA
单向TVS 5V截止 6A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0504FA
- 商品编号
- C11126
- 商品封装
- SOT-363-6(SC-70)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3pF |
商品概述
RailClamp低电容TVS阵列专为保护高速数据接口而设计。该系列专门用于保护连接到数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在单个封装中。这使得该器件能够吸收大量能量，同时保护下游元件免受有害瞬态事件的影响。 RClampOEO4FA采用6引脚SC - 70封装。引脚采用无铅哑光锡处理。它们可用于满足IEC 61000 - 4 - 2标准4级（15kV空气放电、8kV接触放电）的ESD抗扰度要求。小尺寸、低电容和高ESD浪涌能力的结合使其非常适合用于USB 2.0、多媒体卡和视频接口等应用。
商品特性
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 带有内部TVS二极管的浪涌额定二极管阵列
- 小封装（2.4×2.2mm）节省电路板空间
- 可保护多达四条I/O线和电源线
- 低电容（<3pF），适用于高速接口
- 至2.0GHz无插入损耗
- 低泄漏电流和钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- USB 2.0
- USB OTG
- 显示器和平板显示器
- 数字视频接口（DVI）
- SIM卡端口
- IEEE 1394火线端口
