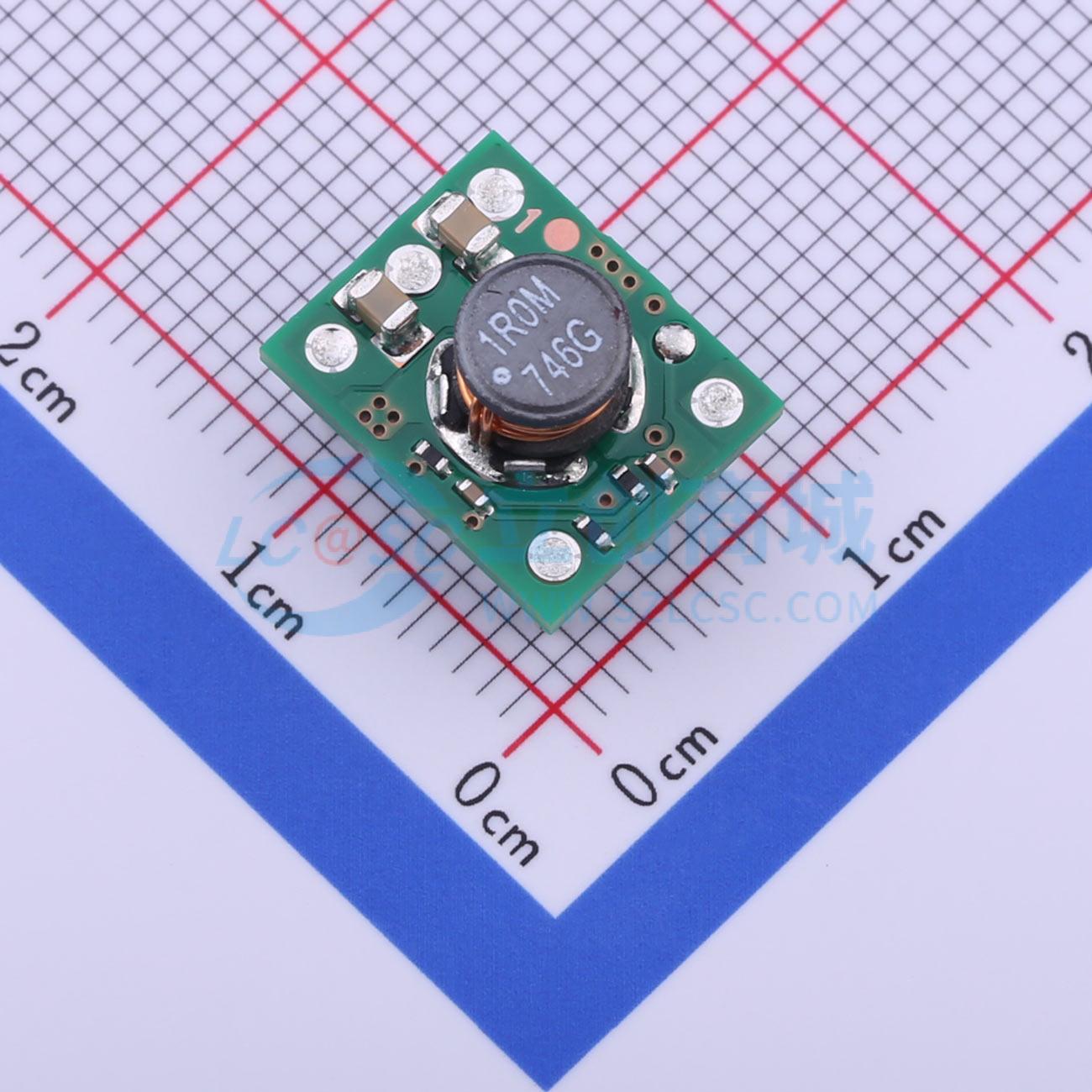

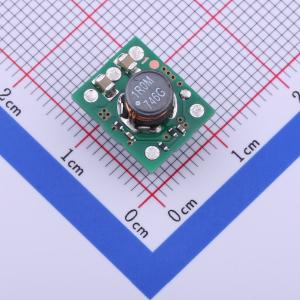

温馨提醒：图片仅供参考，商品以实物为准

PTH04070WAH

输入可调开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH04070W 3A、3.3/5.5V 输入、可调节开关稳压器
品牌名称: TI(德州仪器)
商品型号: PTH04070WAH
商品编号: C11127
商品封装: DIP-5
包装方式: 托盘
商品毛重: 2.375克(g)

商品参数

商品概述

PTH04070W是一款高度集成、低成本的开关稳压器模块，可提供高达3 A的输出电流。与标准TO - 220线性稳压器IC相比，PTH04070W占用的PCB面积更小，能以更高的效率提供输出电流，且功耗更低，因此无需散热片。其体积小巧（0.5x0.4英寸）、效率高且成本低，使其适用于各种应用。 PTH04070W的输入电压范围为3 V至5.5 V，可在3.3 V或5 V的输入总线电压下工作。采用先进的开关模式电源转换技术，PTH04070W可将5 V输入总线电压降至低至0.9 V，典型功耗小于1 W。使用单个外部电阻，输出电压可在0.9 V至3.6 V的范围内进行调节。工作特性包括欠压锁定（UVLO）、开/关禁止、输出过流保护和过温保护。目标应用包括电信、测试与测量应用以及高端消费产品。该模块提供通孔和表面贴装封装选项，包括卷带包装。

商品特性

85℃时输出电流高达3 A
3.3 V / 5 V输入电压，宽输出电压调节范围（0.9 V至3.6 V）
功率密度达160 W/立方英寸
效率高达94%
开/关禁止功能
欠压锁定（UVLO）
输出过流保护（非锁存、自动复位）
过温保护
环境温度范围：-40℃至85℃
表面贴装封装
安全机构认证：UL/CUL 60950、EN60950 VDE（待认证）

应用领域

电信
仪器仪表
通用电路

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~5.5V
	输出电压精度	±2%
	输出电压(Vout)	900mV~3.6V
	输出电流(最大值)	3A

	属性	参数值
	转换效率	94%
	静态电流(Iq)	1uA
	开关频率	700kHz
	纹波噪声	10mVp-p
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃
