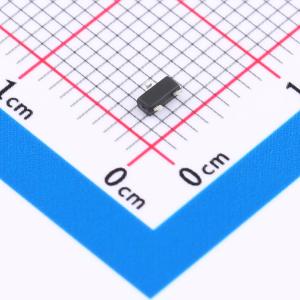

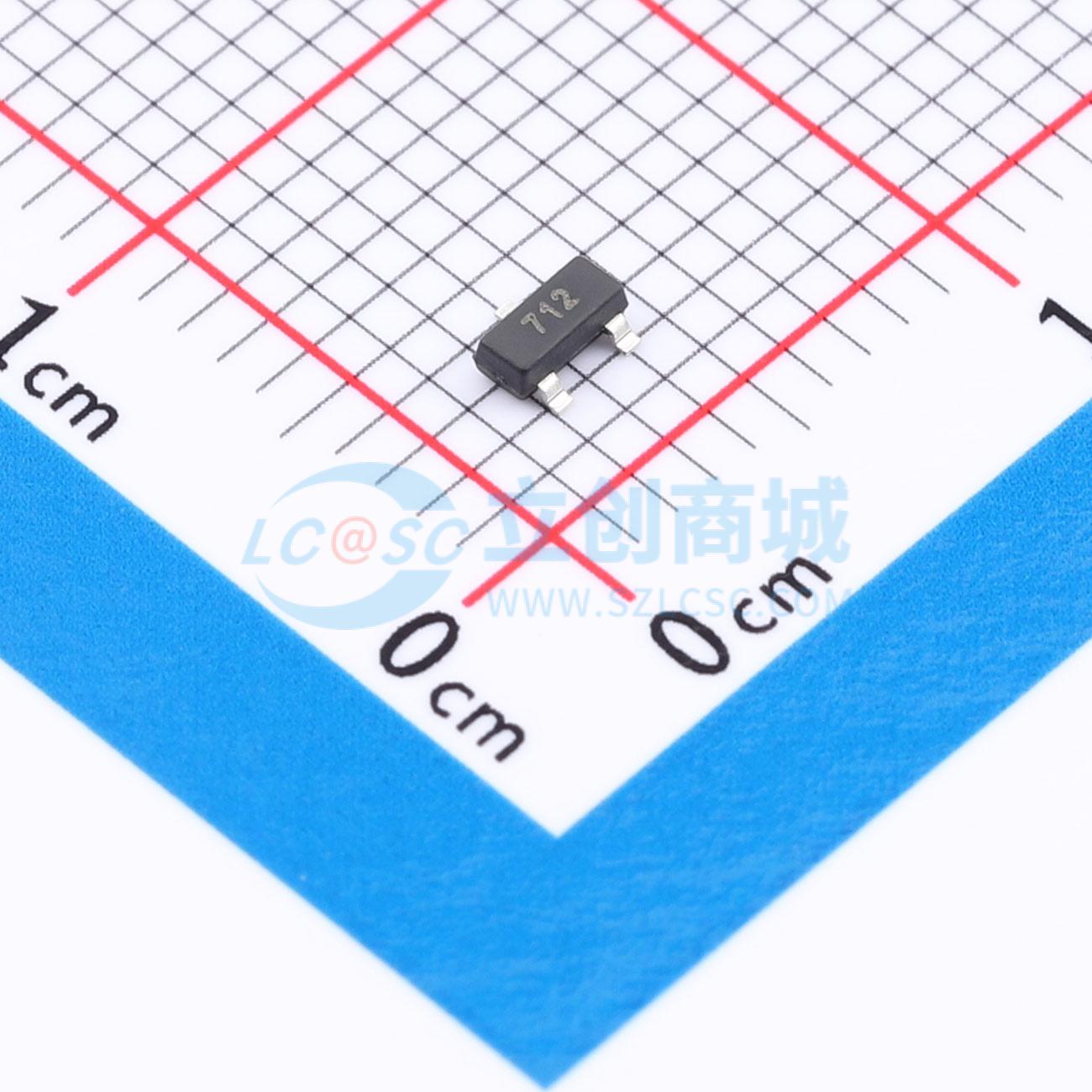

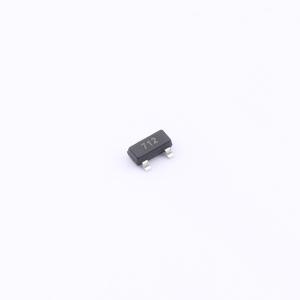

SM712.TCT
TVS 12V 7V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=7.5V， Vc=10V， Cd=75pF 两对管
- 品牌名称
- SEMTECH
- 商品型号
- SM712.TCT
- 商品编号
- C12067
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 12V；26V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA；20uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF |
商品概述
SM712瞬态电压抑制（TVS）二极管专为多点数据传输标准RS - 485应用中的不对称（12V至 - 7V）保护而设计。SM712可用于保护设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的瞬态电压影响。
商品特性
- 400瓦峰值脉冲功率（tp = 8/20μs）
- 针对不对称数据线的瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20µs）
- 保护两条+12V至 - 7V线路
- 低电容
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 保护具有扩展共模范围的RS - 485收发器
- 安全系统
- 自动取款机
- 混合光纤同轴电缆（HFC）系统
- 网络
