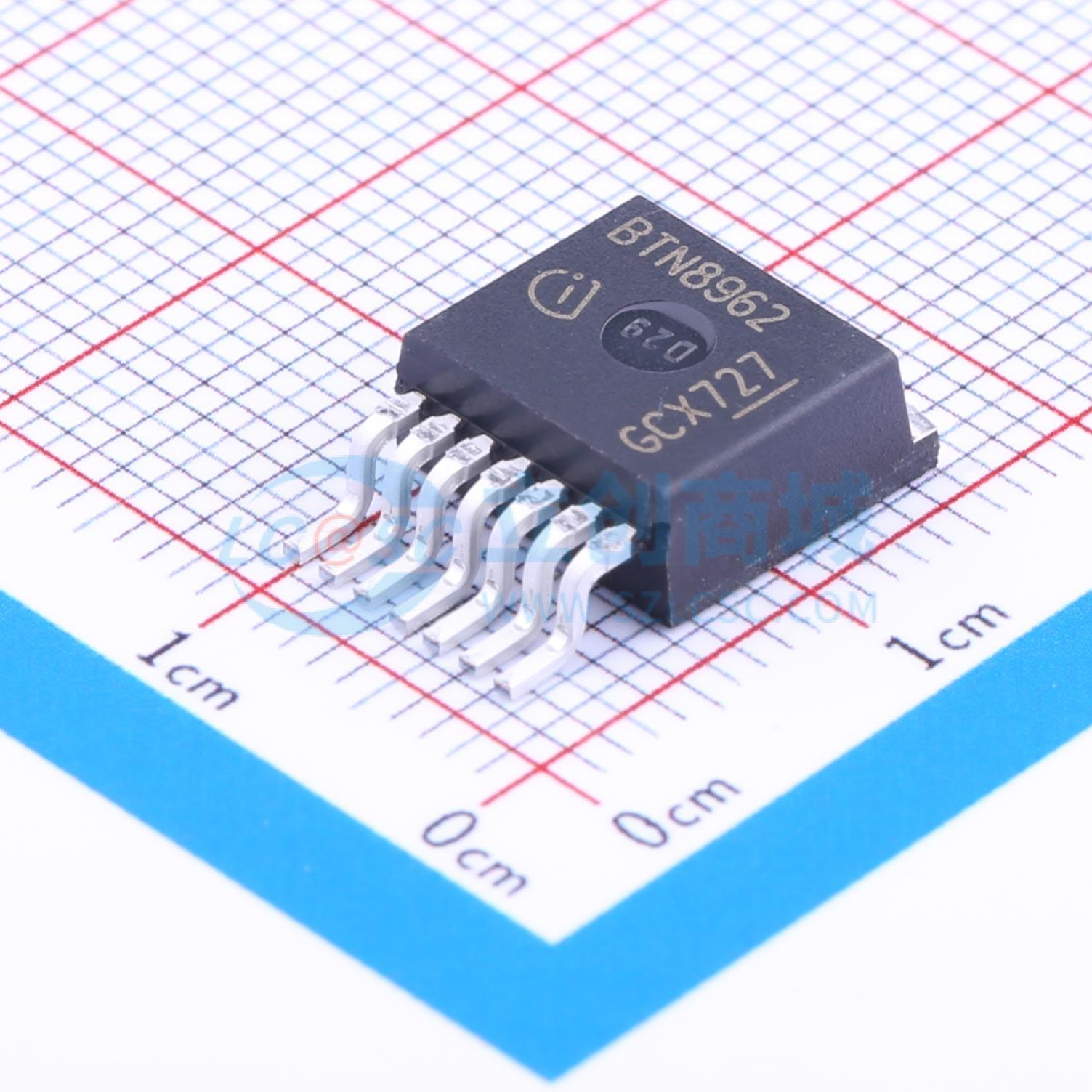

BTN8962TAAUMA1

40V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高电流 PN 半桥驱动IC
品牌名称: Infineon(英飞凌)
商品型号: BTN8962TAAUMA1
商品编号: C112630
商品封装: TO-263-7
包装方式: 编带
商品毛重: 2.09克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	3.1us
	传播延迟 tpHL	2.2us
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；短路保护(SCP)
	工作温度	-40℃~+150℃
	静态电流(Iq)	7uA

商品概述

BTN8962TA是一款用于电机驱动应用的集成式大电流半桥器件。它在一个封装内集成了一个p沟道高端MOSFET、一个n沟道低端MOSFET和一个驱动IC。由于采用了p沟道高端开关，无需使用电荷泵，从而将电磁干扰（EMI）降至最低。集成驱动IC具备逻辑电平输入、带电流检测的诊断功能、压摆率调整、死区时间生成以及过温、欠压、过流和短路保护等特性，方便与微控制器连接。 BTN8962TA为受保护的大电流PWM电机驱动器提供了一种成本优化的解决方案，且占用的电路板空间极小。

商品特性

最大导通电阻：30.3 mΩ（150 ℃时，典型值为14.2 mΩ @ 25 ℃）高端：150 ℃时最大为13.4 mΩ（25 ℃时典型值为6.7 mΩ）低端：150 ℃时最大为16.9 mΩ（25 ℃时典型值为7.5 mΩ）
提高开关速度，降低开关损耗
能够在高PWM频率下工作，并支持有源续流
静态电流低，25 ℃时典型值为7 μA
采用开关模式电流限制，降低过流时的功耗
最小电流限制水平为30 A
带电流检测功能的状态标志诊断
具有锁存功能的过温关断
欠压关断
带逻辑电平输入的驱动电路
可调节压摆率，优化EMI性能
最高工作电压可达40V
绿色产品（符合RoHS标准）
通过AEC认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	工作电压	8V~18V
	上升时间(tr)	250ns
	下降时间(tf)	250ns
