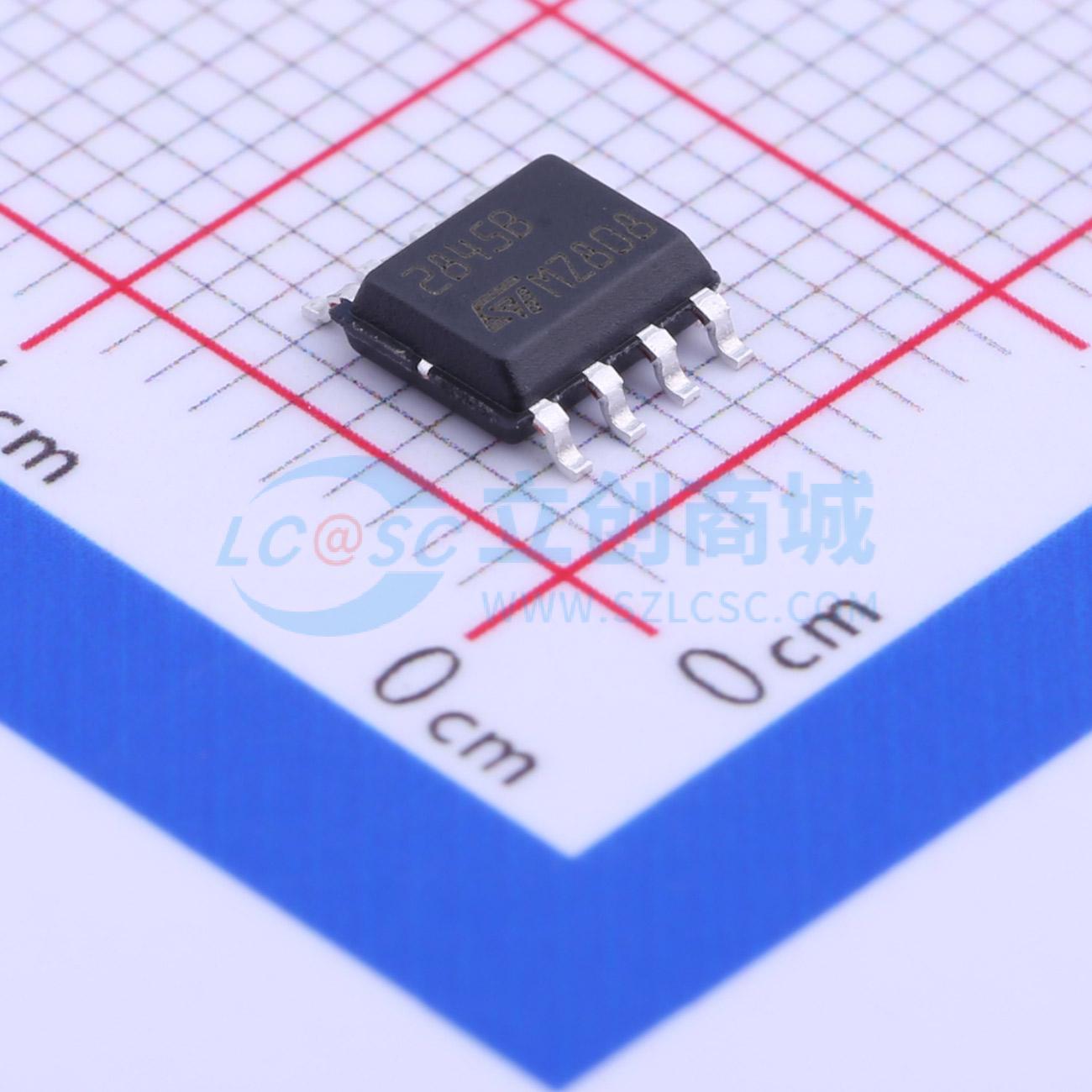

UC2845BD1013TR

固定频率电流模式控制方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC384xB系列控制IC具备实现离线或直流到直流固定频率电流模式控制方案所需的特性，且外部元件数量极少。内部集成的电路包括：一个经过微调的振荡器，用于在欠压锁定状态下实现精确的占空比控制，启动电流小于0.5 mA；一个在误差放大器输入端经过精度微调的精密基准源；确保锁存操作的逻辑电路；一个同时提供电流限制控制的PWM比较器；以及一个图腾柱输出级，设计用于提供或吸收高峰值电流。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。该系列各成员之间的差异在于欠压锁定阈值和最大占空比范围。UC3842B和UC3844B的欠压锁定（UVLO）阈值为16V（开启）和10V（关断），非常适合离线应用。UC3843B和UC3845B的相应阈值为8.5V和7.9V。UC3842B和UC3843B可在接近100%的占空比下工作。UC3844B和UC3845B通过增加一个内部触发触发器，使输出每隔一个时钟周期关断，从而实现0至<50%的占空比范围。
品牌名称: ST(意法半导体)
商品型号: UC2845BD1013TR
商品编号: C111203
商品封装: SO-8
包装方式: 编带
商品毛重: 0.244克(g)

商品参数

商品概述

UC384xB系列控制IC具备实现离线或直流到直流固定频率电流模式控制方案所需的特性，且外部元件数量极少。内部集成的电路包括：一个经过微调的振荡器，用于在欠压锁定状态下实现精确的占空比控制，启动电流小于0.5 mA；一个在误差放大器输入端经过精度微调的精密基准源；确保锁存操作的逻辑电路；一个同时提供电流限制控制的PWM比较器；以及一个图腾柱输出级，设计用于提供或吸收高峰值电流。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

该系列各成员之间的差异在于欠压锁定阈值和最大占空比范围。UC3842B和UC3844B的欠压锁定（UVLO）阈值为16V（开启）和10V（关断），非常适合离线应用。UC3843B和UC3845B的相应阈值为8.5V和7.9V。UC3842B和UC3843B可在接近100%的占空比下工作。UC3844B和UC3845B通过增加一个内部触发触发器，使输出每隔一个时钟周期关断，从而实现0至<50%的占空比范围。

商品特性

经过微调的振荡器，实现精确的频率控制
振荡器频率保证为250kHz
电流模式工作频率可达500kHz
自动前馈补偿
用于逐周期电流限制的锁存PWM
带欠压锁定的内部微调基准源
高电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~30V
	开关频率	500kHz
	耗散功率(Pd)	800mW

	属性	参数值
	最大占空比	48%
	拓扑结构	反激式；升压式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(TJ)
