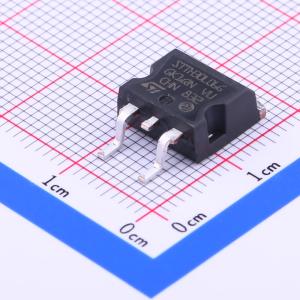

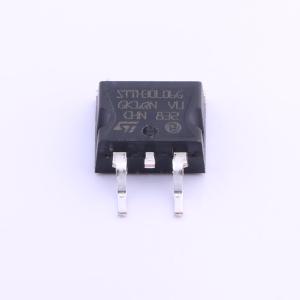

温馨提醒：图片仅供参考，商品以实物为准
STTH30L06G-TR
耐压:600V 电流:30A 反向恢复时间：65ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30A 600V TURBO 2超高速高压整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30L06G-TR
- 商品编号
- C111211
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.934克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.55V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25uA@600V | |
| 反向恢复时间(Trr) | 65ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 160A |
商品概述
STTH30L06采用ST Turbo 2 600V技术，适用于整流和断续模式PFC升压二极管，提供多种封装型号，包括TO-220AC STTH30L06D、DO-247 STTH30L06W、D²PAK STTH30L06G、DOP3I STTH30L06PI。评估传导损耗可使用公式：P=0.95×I_F(AV)+0.010I_F²（RMS）。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少开关和传导损耗
- DOP3I封装绝缘电压2500VRMS
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- TO-220FPAC推荐扭矩值0.8Nm，最大扭矩值1.0Nm；TO-220AC推荐扭矩值0.55Nm，最大扭矩值0.70Nm
应用领域
- 开关电源
- 工业应用（作为整流和断续模式PFC升压二极管）
