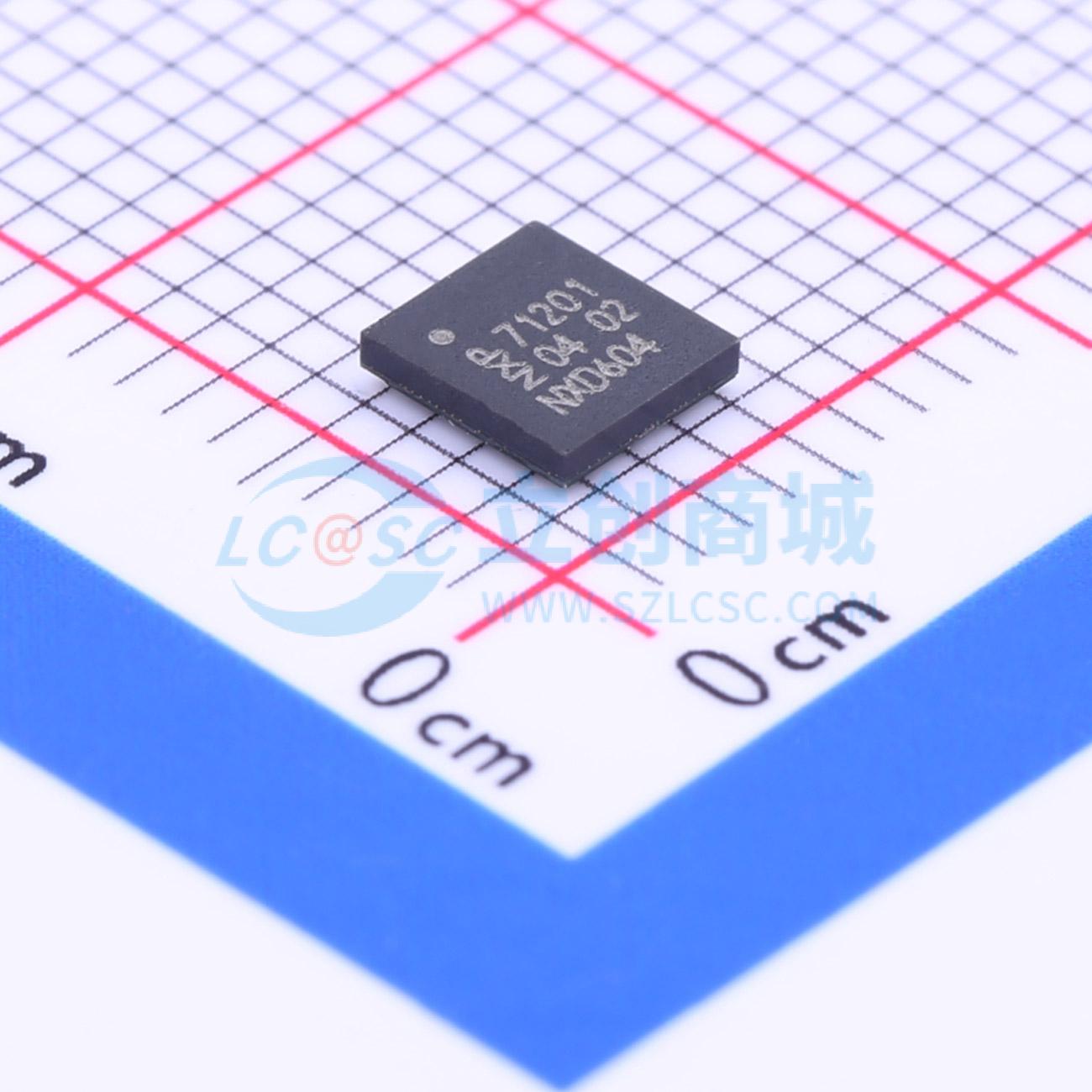

PN7120A0EV/C10801E

PN7120是即插即用的完整NFC解决方案，可轻松集成到任何OS环境中，具有集成固件和NCI接口，专为13.56 MHz的非接触式通信而设计。 它是在任何应用中快速集成NFC技术的理想解决方案，尤其适用于运行Linux和Android等OS环境的应用，可减少物料清单（BOM）的尺寸和成本，原因如下：

• 完全符合NFC论坛标准，采用小尺寸天线，嵌入式NFC固件提供所有NFC协议作为预集成功能。
• 通过I²C总线物理层和NCI协议直接连接到主主机或微控制器。
• 在轮询循环模式下具有超低功耗。
• 高效的集成电源管理单元（PMU）允许直接由电池供电。

PN7120嵌入了新一代RF非接触式前端，支持根据NFCIP - 1和NFCIP - 2、ISO/IEC 14443、ISO/IEC 15693、ISO/IEC 18000 - 3、基于MIFARE Classic IC的卡和FeliCa卡规范的各种传输模式。它嵌入了一个加载有支持NCI 1.0主机通信的集成固件的ARM Cortex - M0微控制器内核。

非接触式前端设计带来了重大的性能提升，一方面具有更高的灵敏度，另一方面能够在有源负载调制通信中工作，支持小天线尺寸。

PN7120集成固件提供了简单的集成和验证周期，因为所有NFC实时约束、协议和设备发现（轮询循环）都在内部处理。通过几个NCI命令，主机软件可以配置PN7120以通知卡或对等设备检测并开始与它们通信。

• 包括恩智浦ISO/IEC 14443 - A和Innovatron ISO/IEC 14443 - B知识产权许可权
• ARM Cortex - M0微控制器内核
• 高度集成的解调器和解码器
• 缓冲输出驱动器，可使用最少数量的外部组件连接天线
• 集成RF电平检测器
• 集成轮询循环，用于自动设备发现
• 支持的RF协议：
  • NFCIP - 1、NFCIP - 2协议
  • ISO/IEC 14443A、ISO/IEC 14443B PICC模式（通过主机接口）
  • ISO/IEC 14443A、ISO/IEC 14443B PCD（根据NFC论坛数字协议T4T平台和ISO - DEP设计）
  • FeliCa PCD模式
  • MIFARE Classic PCD加密机制（MIFARE Classic 1K/4K）
  • NFC论坛标签1至4（MIFARE Ultralight、Jewel、Open FeliCa标签、MIFARE DESFire）
  • ISO/IEC 15693/ICODE VCD模式
• 支持的主机接口：
  • 根据NFC论坛标准化的NCI协议接口
  • I²C总线高速模式
• 集成电源管理单元：
  • 直接连接到电池（2.3 V至5.5 V电压供应范围）
  • 支持由固件激活的不同硬电源关闭/待机状态
  • 主机关闭时的自主模式
  • 通过RF场、内部定时器和I²C总线接口自动唤醒
• 集成非易失性存储器，用于存储数据和可执行代码以进行定制

• 所有需要NFC功能的设备，尤其是运行在Android或Linux环境中的设备
• 电视、机顶盒、蓝光解码器、音频设备
• 家庭自动化、网关、无线路由器
• 家用电器
• 可穿戴设备、遥控器、医疗保健、健身设备
• 打印机、IP电话、游戏机、配件
