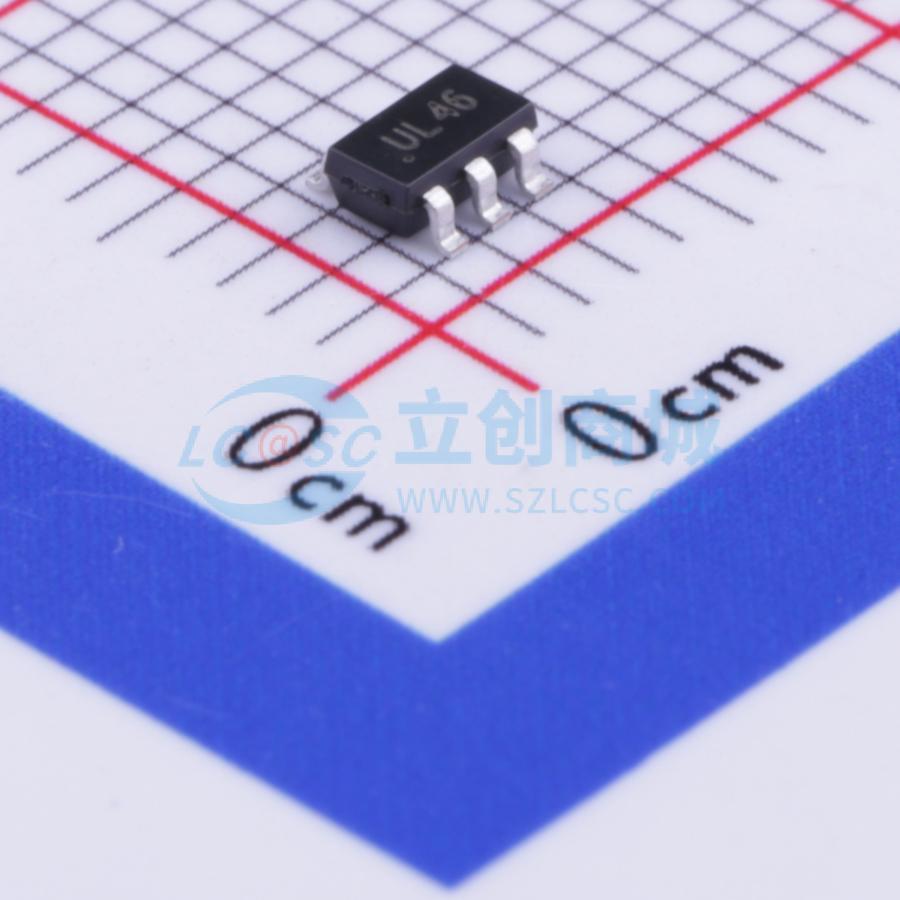

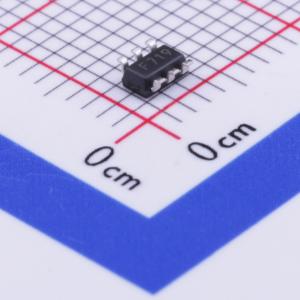

温馨提醒：图片仅供参考，商品以实物为准
USBLC6-4SC6
单向ESD 5.25V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低电容ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- USBLC6-4SC6
- 商品编号
- C111212
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.25V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 130W@8/20us | |
| 击穿电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
USBLC6 - 4是一款专用的单片应用器件，用于高速接口（如USB 2.0、以太网链路和视频线路）的静电放电（ESD）保护。 其极低的线路电容可确保高水平的信号完整性，同时能有效保护敏感芯片免受最严苛的ESD冲击。
商品特性
- 4条数据线保护
- 保护V_BUS
- 极低电容：典型值3 pF
- 峰值脉冲功率（8 / 20μs）：典型值130W
- SOT23 - 6L封装
- 符合RoHS标准
应用领域
- 高达480Mbps（高速）的USB 2.0端口
- 向后兼容USB 1.1低速和全速
- 以太网端口：10/100Mbps
- SIM卡保护
- 视频线路保护
- 便携式电子设备
