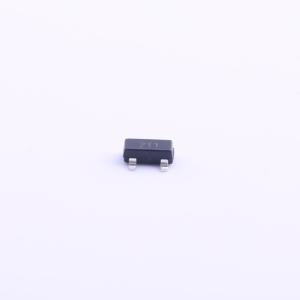

ZXTR2105F-7
60V输入5V 15mA稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXTR2105F将晶体管、齐纳二极管和电阻单片集成，用作线性稳压器。该器件在15mA电流下可提供5V标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计。此功能完全集成在SOT23封装中，与多芯片分立解决方案相比，可最小化PCB面积并减少元件数量。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTR2105F-7
- 商品编号
- C110301
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 60V | |
| 输出电压 | 5V | |
| 输出电流 | - | |
| 电源纹波抑制比(PSRR) | 46dB@(100Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 450uA | |
| 噪声 | - | |
| 特性 | - | |
| 工作温度 | -65℃~+150℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZXTR2105F将晶体管、齐纳二极管和电阻单片集成，用作线性稳压器。该器件在15mA电流下可提供5V标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计。此功能完全集成在SOT23封装中，与多芯片分立解决方案相比，可最小化PCB面积并减少元件数量。
商品特性
- 使用射极跟随器级的串联线性稳压器
- 输入电压 = 7V至60V（用于稳压输出电压）
- 输出电压 = 5V ±5%
- 完全集成在SOT23封装中
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 符合AEC - Q101标准，具备高可靠性。另有符合汽车应用标准的型号（ZXTR2105FQ），其数据手册单独提供。
应用领域
- 12V至5V电源轨的电源电压调节
- 24V至5V电源轨的电源电压调节
- 其他定制输入电源轨的电源电压调节
