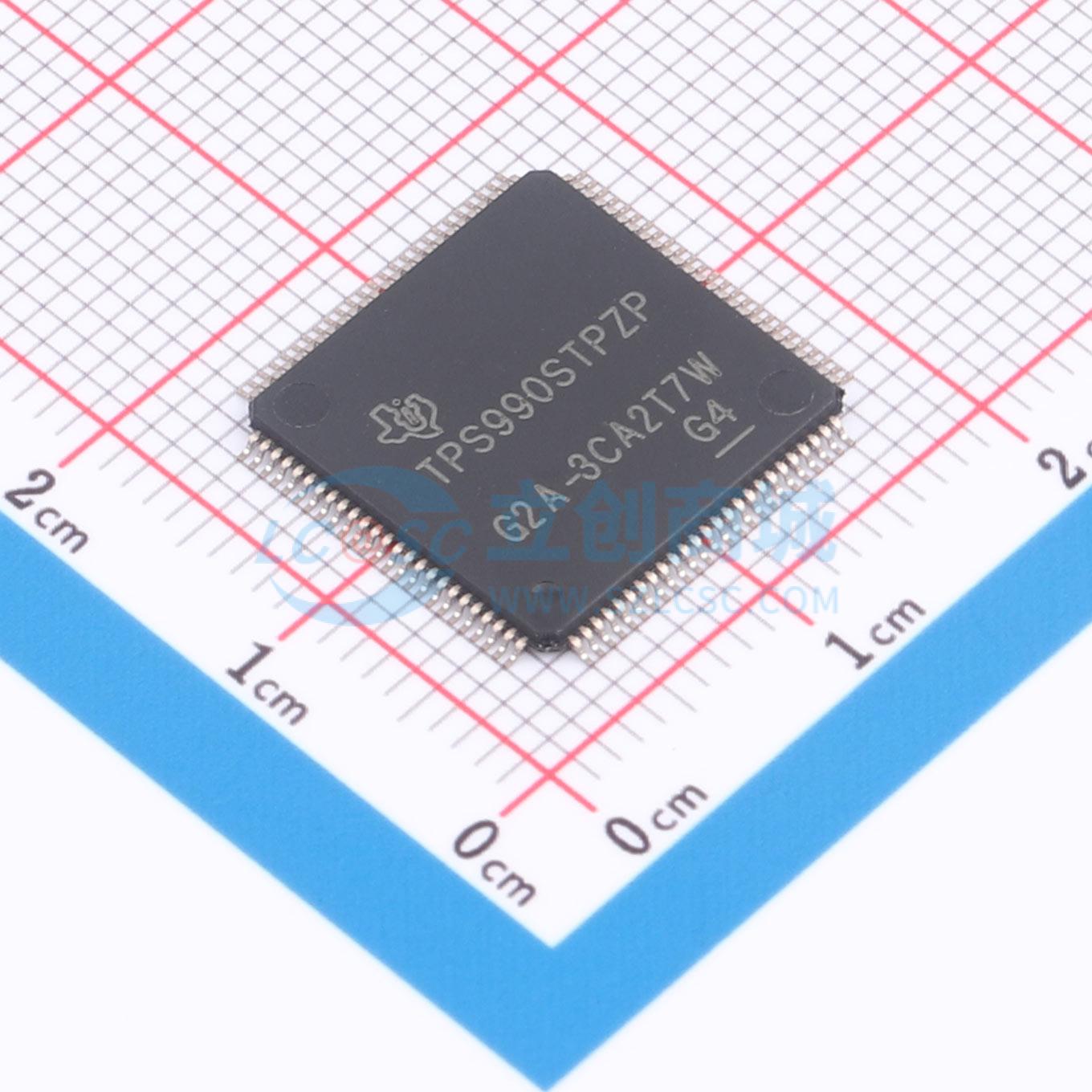

TPS990STPZPQ1

TPS99000S-Q1 系统管理和照明控制器是 DLP553x-Q1 芯片组的一部分，该芯片组还包括 DLPC230S-Q1 DMD 显示控制器。该芯片组提供了支持并超越典型 5000:1 显示调光要求的所有功能，适用于抬头显示（HUD）应用，通常需要 3 到 15,000 尼特的亮度范围和严格的色点控制。

集成的 DMD 高压调节器提供 DMD 镜像参考电压，满足所需的严格容差。电源时序器和监视器为整个芯片组的上电和断电事件提供稳健的协调。

TPS99000S-Q1 照明控制器集成了一个 12 位 ADC、两个 DAC（12 位和 10 位）以及两个高性能光电二极管信号调理跨阻放大器（TIA），作为照明控制系统的核心组件。ADC 能够每视频帧自动采样多达 63 个事件。

先进的系统状态监测电路提供对显示子系统运行状况的实时可见性，包括两个处理器看门狗电路、两个芯片温度监测器、全面的电源监测以检测过压和欠压、带有 SPI 总线事务字节级奇偶校验的校验和和密码寄存器保护、过度亮度监测电路以及其他内置测试功能。

• 宽广视野和增强现实抬头显示（HUD）系统
• 数字仪表盘，导航和信息娱乐风挡显示器
