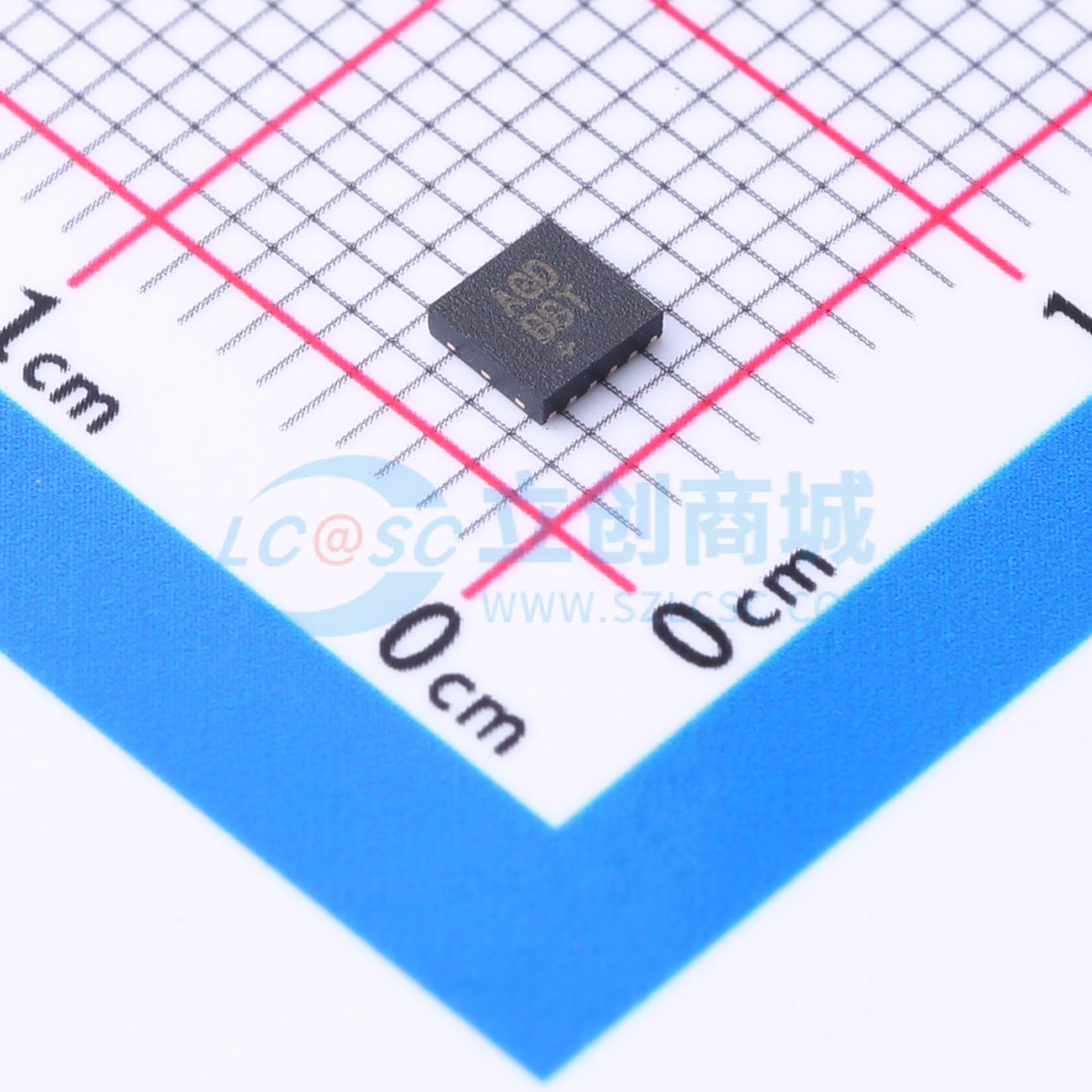

温馨提醒：图片仅供参考，商品以实物为准

MAX25277ATCA/VY+

降压型 2.5A 3.5V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX20077/MAX25277是一款小型同步降压转换器,具有集成的高侧和低侧开关。该器件设计用于在3.5V至36V的输入电压范围内提供高达2.5A的输出电流,同时在无负载时仅消耗3.5uA的静态电流。该器件提供±2%的精确输出电压,并具有20ns的最小导通时间,适用于汽车和工业应用。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX25277ATCA/VY+
商品编号: C1020333
商品封装: TDFN-12(3x3)
包装方式: 托盘
商品毛重: 1.54克(g)

商品参数

商品概述

MAx20077/MAx25277 是一款小型同步降压转换器，集成了高侧和低侧开关。设计用于在3.5V至36V输入电压下提供高达2.5A的电流（对于MAx20077ATCC/VY+型号为2.0A），并且在无负载时仅使用3.5μA的静态电流。在FPWM模式下，在正常6V至18V操作输入范围内提供±2%精度的输出电压。凭借20纳秒的最小导通时间能力，转换器能够实现大的输入到输出转换比。可以通过观察PGOOD信号来监控电压质量。可以在99%的占空比下运行，从而能够在欠压状态下工作，非常适合汽车和工业应用。提供两种固定的5V和3.3V输出电压。此外，通过使用外部电阻分压器，可以将输出电压配置为1V至10V。频率内部固定为2.1MHz，这允许使用小尺寸的外部元件并减少输出纹波，并保证不会产生AM干扰。还提供400kHz选项以实现最低的开关损耗和最高的效率。在轻负载下，会自动进入跳脉冲模式，无负载时具有超低的3.5μA静态电流。提供了引脚启用的扩频频率调制功能，旨在通过调制频率最小化EMI辐射发射。

应用领域

汽车
工业
高压直流-直流转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	3V~10V
	输出电流	2.5A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.5uA
	开关管(内置/外置)	内置
	输出类型	可调
