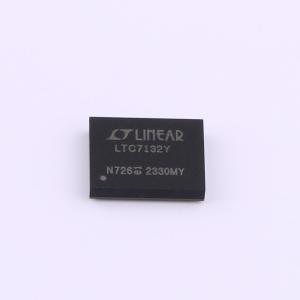

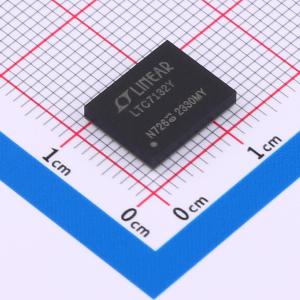

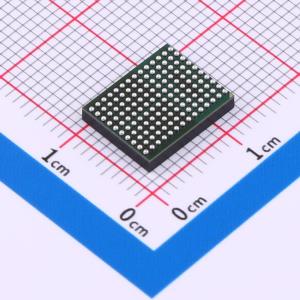

温馨提醒：图片仅供参考，商品以实物为准

LTC7132EY#PBF

25A 双相位数字电源系统管理调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有数字电源系统管理功能的25A双通道多相稳压器
品牌名称: ADI(亚德诺)
商品型号: LTC7132EY#PBF
商品编号: C1020337
商品封装: BGA-140(9x11.3)
包装方式: 托盘
商品毛重: 0.51克(g)

商品参数

商品概述

LTC7132是一款双输出多相DC/DC同步降压单片稳压器，具备基于120的PMBus兼容串行接口。该稳压器采用恒定频率电流模式架构，结合独特方案，在亚毫欧DCR应用中表现出色。LTC7132由具备图形用户界面（GUI）的LTpowerPlay软件开发工具提供支持。可编程环路补偿使稳压器能够进行数字补偿。开关频率、通道相位和器件地址可通过数字接口以及外部配置电阻进行编程。此外，参数可通过数字接口设置并存储在EEPROM中。两个输出均有独立的电源正常指示和故障功能。 LTC7132可配置为在不连续（跳脉冲）模式或强制连续导通模式下工作。每个通道可提供高达25A的负载电流；总电流能力取决于两个通道的总功耗。

商品特性

PMBus/I2C兼容串行接口——遥测回读包括VIN、IIN、VOUT、IOUT、温度和故障信息
可编程电压、电流限制、数字软启动/停止、排序、裕量调节、过压/欠压/过流保护
亚毫欧DCR电流检测
数字可调环路补偿参数
全温度范围内输出电压精度为±0.5%
集成输入电流检测放大器
带ECC和故障记录功能的内部EEPROM
集成N沟道MOSFET栅极驱动器
宽VIN范围：4.5V至20V
VOUT范围：0.5V至3.5V（超低DCR设置）；0.5V至5.5V（典型DCR设置）
多达6相的精确多相电流共享
采用140引脚（9mmx11.25mmx2.22mm）BGA封装

应用领域

电信、数据通信和存储系统
工业和负载点应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	500mV~5.5V
	输出电流	25A；25A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
