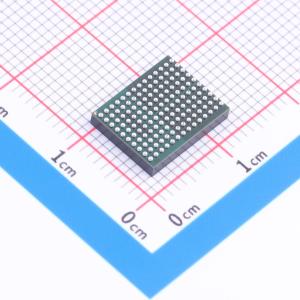

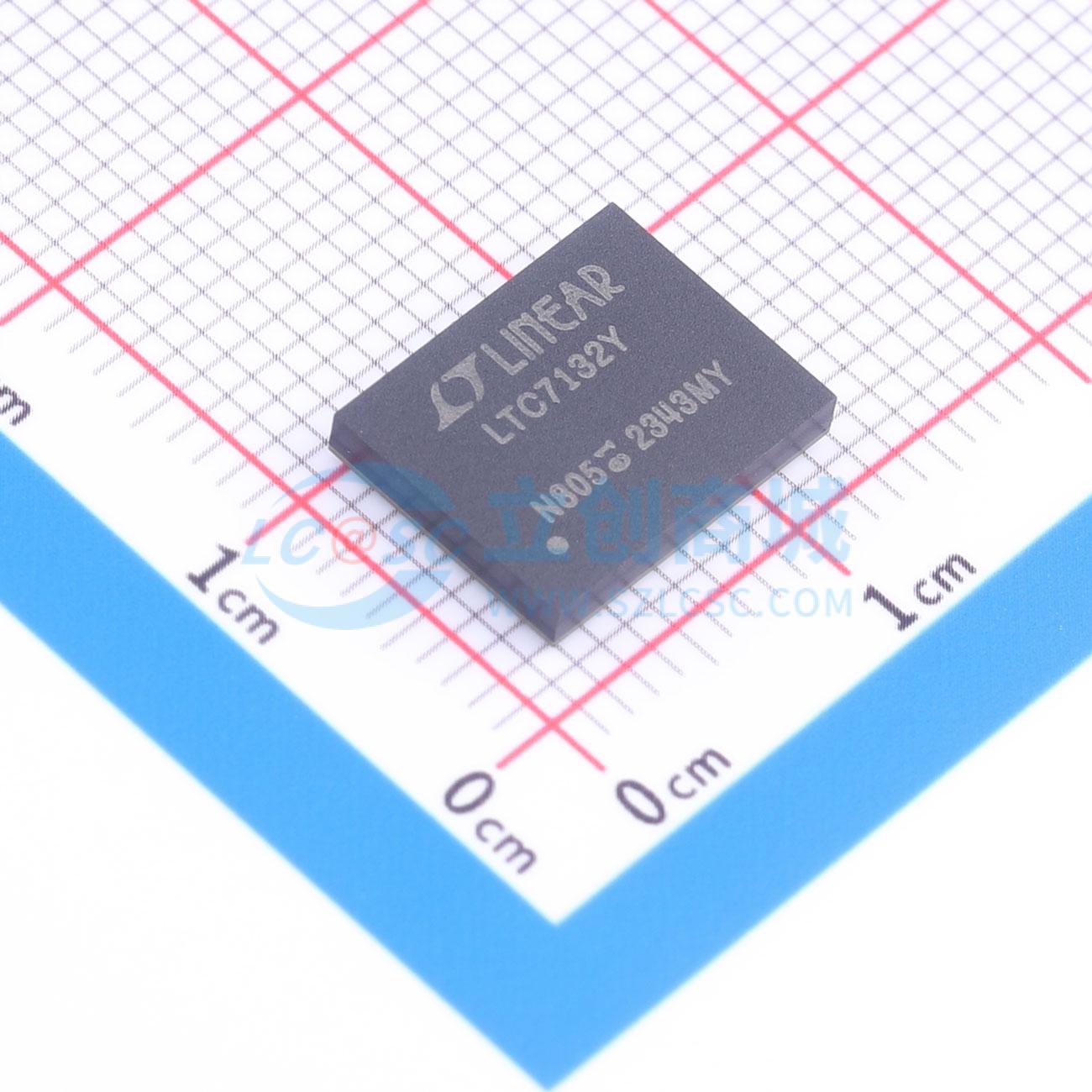

温馨提醒：图片仅供参考，商品以实物为准
LTC7132IY#PBF
具有数字电源系统管理功能的25A双通道多相稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC7132IY#PBF
- 商品编号
- C1020332
- 商品封装
- BGA-140(9x11.3)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | 500mV~5.5V | |
| 输出电流 | 25A；25A | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTC7132是一款双输出多相DC/DC同步降压单片稳压器，具备基于120的PMBus兼容串行接口。该稳压器采用恒定频率电流模式架构，结合独特方案，在亚毫欧DCR应用中表现出色。LTC7132由具备图形用户界面（GUI）的LTpowerPlay软件开发工具提供支持。 可编程环路补偿使稳压器能够进行数字补偿。开关频率、通道相位和器件地址可通过数字接口以及外部配置电阻进行编程。此外，参数可通过数字接口设置并存储在EEPROM中。两个输出均有独立的电源正常指示和故障功能。 LTC7132可配置为在不连续（跳脉冲）模式或强制连续导通模式下工作。每个通道可提供高达25A的负载电流；总电流能力取决于两个通道的总功耗。
商品特性
- PMBus/I2C兼容串行接口——遥测回读包括VIN、IIN、VOUT、IOUT、温度和故障信息
- 可编程电压、电流限制、数字软启动/停止、排序、裕量调节、过压/欠压/过流保护
- 亚毫欧DCR电流检测
- 数字可调环路补偿参数
- 全温度范围内输出电压精度为±0.5%
- 集成输入电流检测放大器
- 带ECC和故障记录功能的内部EEPROM
- 集成N沟道MOSFET栅极驱动器
- 宽VIN范围：4.5V至20V
- VOUT范围：0.5V至3.5V（超低DCR设置）；0.5V至5.5V（典型DCR设置）
- 多达6相的精确多相电流共享
- 采用140引脚（9mmx11.25mmx2.22mm）BGA封装
应用领域
- 电信、数据通信和存储系统
- 工业和负载点应用
