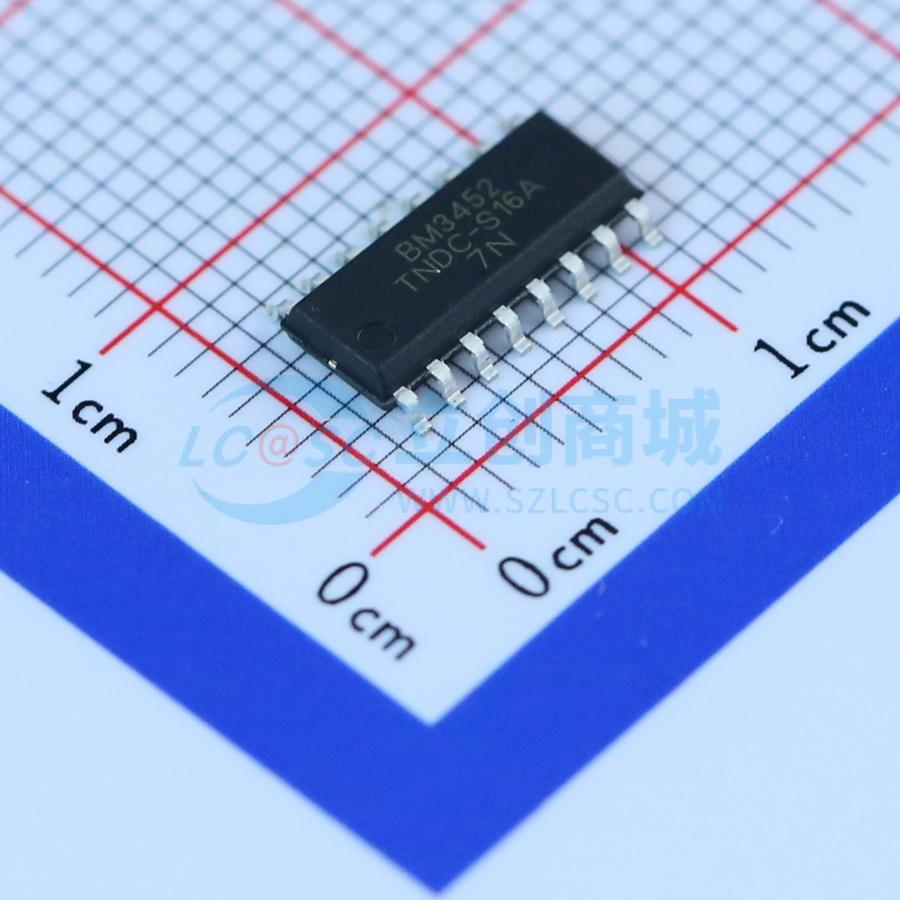

BM3452TNDC-S16A

BM3452 系列是专用3 节可充电电池保护芯片，具有高精度、高集成度的特点，适用于电动工具、吸尘器以及小型后备电源等。BM3452 通过检测各节电池的电压、充放电电流以及环境温度等信息实现电池过充、过放、放电过电流、短路、充电过电流、温度保护等保护功能，通过外置电容来调节过充、过放、过电流保护延时。

• 各节电池的高精度电压检测功能；
• 过充电检测电压 3.6V ~ 4.6V，精度 ±25mV（+25°C），精度 ±40mV（-40°C 至 +85°C），过充电滞后电压 0.1V，精度 ±50mV；
• 过放电检测电压 1.6V ~ 3.0V，精度 ±80mV；
• 过放电滞后电压 0 / 0.2 / 0.4V，精度 ±100mV；
• 3 段放电过电流检测功能；
• 过电流检测电压 1：0.025V ~ 0.30V (50mV 步进)；
• 过电流检测电压 2：0.2 / 0.3 / 0.4 / 0.6V；
• 短路检测电压：0.6V / 0.8V；
• 充电过电流检测功能；
• 充电过电流检测电压：-0.03 / -0.05 / -0.1 / -0.15 / -0.2V；
• 延时外置可调；通过改变外接电容大小设置过充电、过放电、过电流 1、过电流 2 检测延迟时间；
• 充、放电控制端子最高输出电压 12V；
• 温度保护功能；
• 宽工作温度范围：-40°C ~ 85°C；
• 断线保护功能；
• 低功耗；工作时（带温度保护）25μA 典型值，工作时（无温度保护）15μA 典型值，休眠时 6μA 典型值。

• 电动工具
• 吸尘器
• 小型 UPS 后备电源
