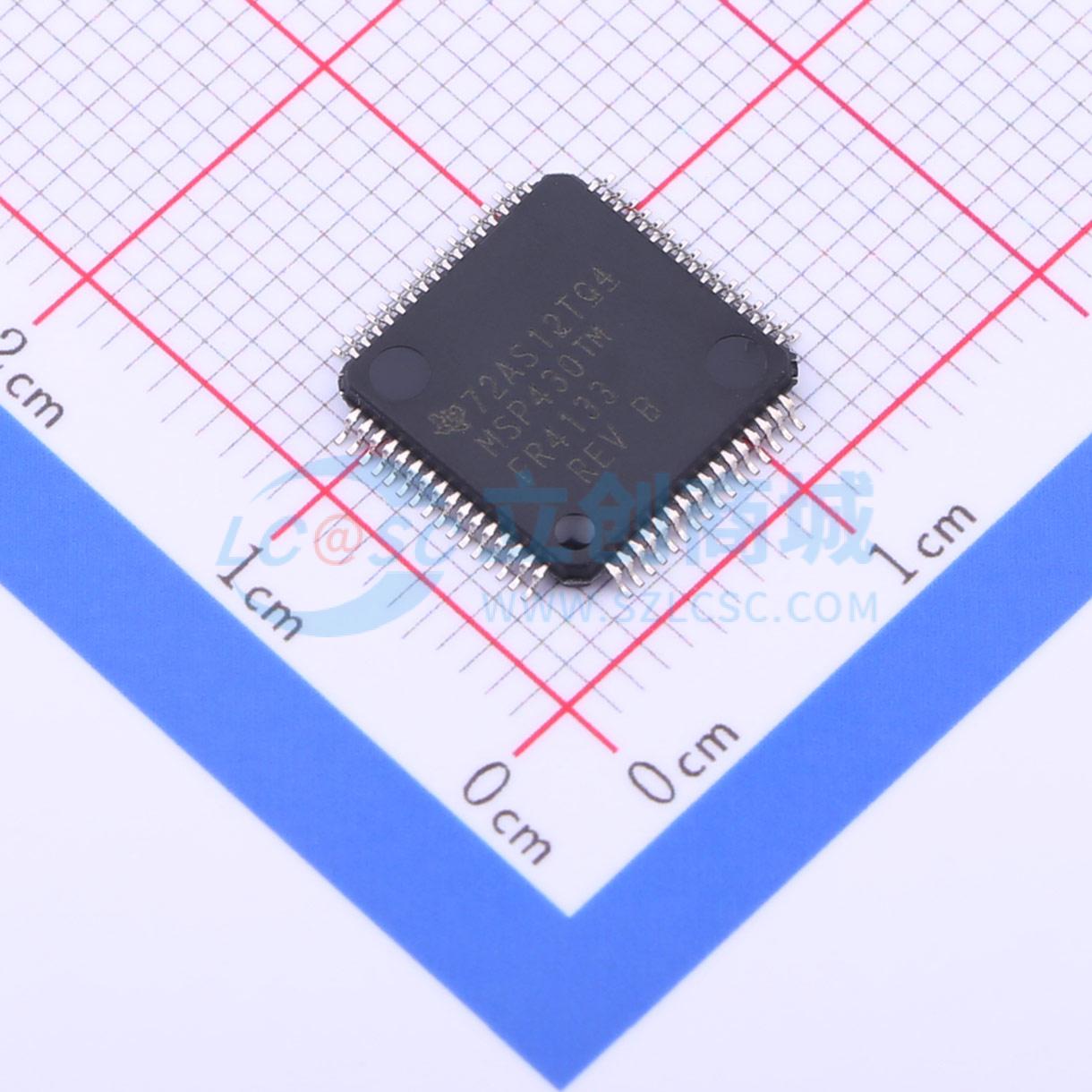

温馨提醒：图片仅供参考，商品以实物为准

MSP430FR4133IPMR

具有 16KB FRAM、2KB SRAM、10 位 ADC、LCD、UART/SPI/I2C、红外逻辑和计时器的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430FR4133 具有 16KB FRAM、2KB SRAM、10 位 ADC、LCD、UART/SPI/I2C、红外逻辑、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FR4133IPMR
商品编号: C106759
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.727克(g)

商品参数

商品概述

TI 的MSP430系列低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构，与多种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。该器件具有一个强大的16 位RISC CPU，16 位寄存器，以及常数发生器，以便于获得最大编码效率。数控振荡器(DCO) 可使器件在不到10μs的时间内从低功率模式唤醒并进入工作模式。

商品特性

嵌入式微控制器– 16 位精简指令集计算机(RISC) 架构，高达16MHz– 宽电源电压范围：1.8V 至3.6V
经优化的低功耗模式（3V 时）– 激活模式： 126μA/MHz – 待机模式： <1μA ，实时时钟(RTC) 计数器和液晶显示器(LCD) 工作– 关断(LPM4.5)：15nA
超低功耗铁电RAM (FRAM)– 高达15.5KB 的非易失性存储器– 内置错误修正码(ECC)– 可配置的写保护– 对程序和常量数据统一进行存储– 10¹⁵ 写入周期持久性– 抗辐射和非磁性
智能数字外设– IR 调制逻辑– 两个16 位定时器，每个定时器有3 个捕捉/比较寄存器(Timer_A3)– 一个仅用作定时器的16 位RTC 定时器– 16 位循环冗余校验器(CRC)
增强型串行通信– 增强型USCI A (eUSCI_A) 支持通用异步收发器(UART)、红外数据通讯(IrDA) 和串行外设接口(SPI)– 增强型USCI B (eUSCI_B) 支持SPI 和I²C
高性能模拟– 10 通道10 位模数转换器(ADC)– 1.5V 内部基准电压– 采样与保持200ksps– 低功耗LCD 驱动器– 最高支持 4x36 段或 8x32 段LCD 配置– 片上电荷泵，可使LCD 在待机模式(LPM3.5)下保持激活状态– 每个LCD 引脚均可通过软件配置为SEG 或COM– 对比度控制：2.6V 至3.5V（以0.06V 为单位增量）
时钟系统(CS)– 片上32kHz RC 振荡器(REFO)– 带有锁频环(FLL) 的片上16MHz 数字控制振荡器(DCO)– 室温下的精度为 ±1% （具有片上基准）– 片上超低频10kHz 振荡器(VLO)– 片上高频调制振荡器(MODOSC)– 外部32kHz 晶振(XT1)– 可编程的MCLK 预分频器（1 至128）– 通过可编程的预分频器（1、2、4 或8）从MCLK 获得的SMCLK
通用输入/输出和引脚功能– 60 个I/O（64 引脚封装）– 16 个中断引脚（P1 和P2），可将MCU 从LPM 模式下唤醒– 所有I/O 均为电容式触摸I/O
开发工具和软件– 自由的专业开发环境– 开发套件(MSP-TS430PM64D)

应用领域

A/C 远程控制器
水表、热量计、燃气表
一次性密码令牌
衡器
内置温度调节装置低功耗显示驱动器
血糖或血压检测仪

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	15.5KB
	程序存储器类型	FRAM
	RAM容量	2KB

	属性	参数值
	EEPROM容量	-
	I/O数量	60
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
