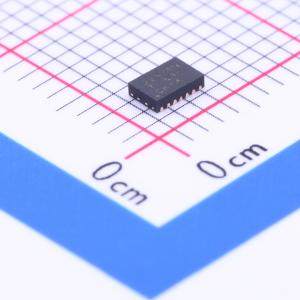

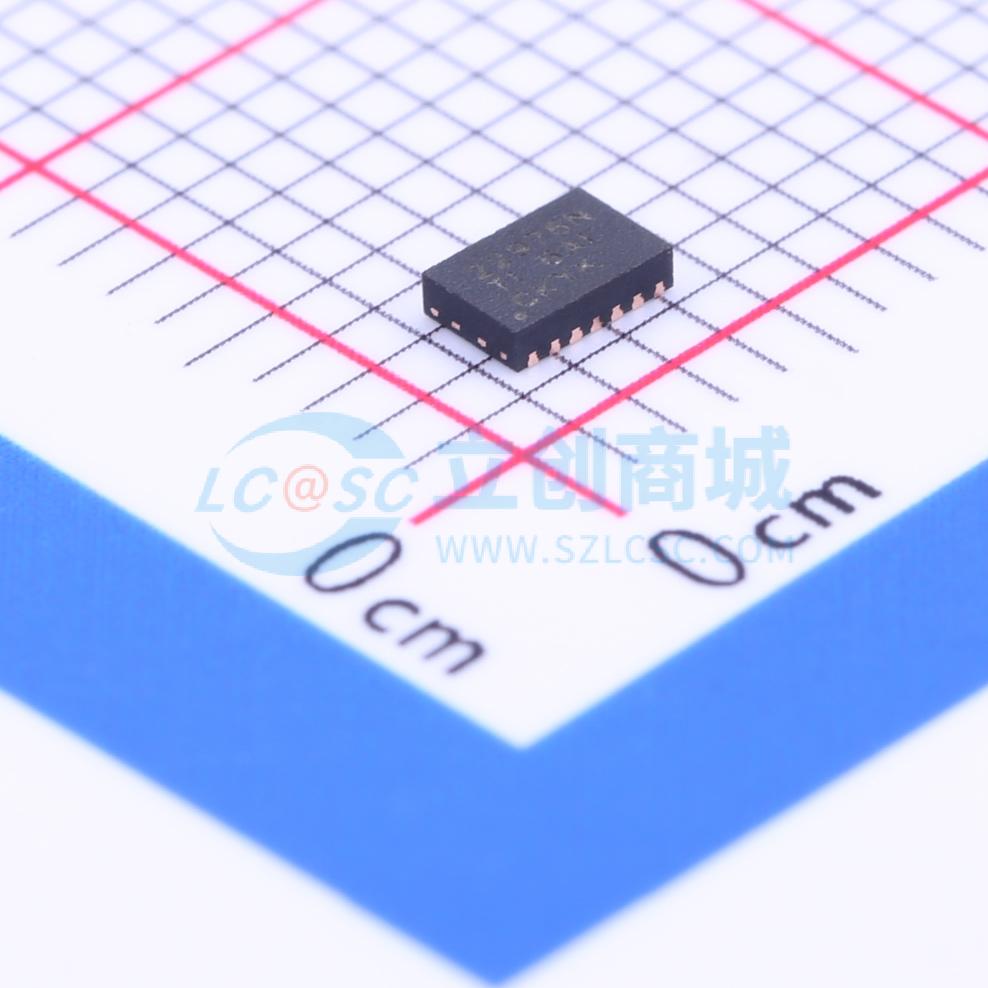

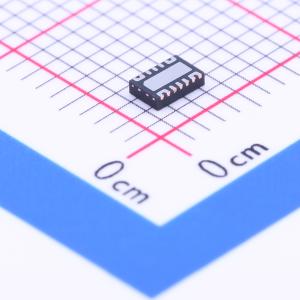

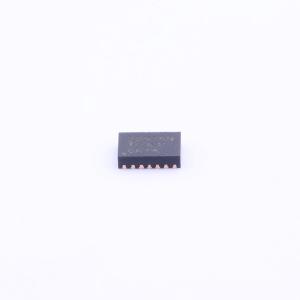

温馨提醒：图片仅供参考，商品以实物为准

TPS22976NDPUR

5.7V、6A、导通电阻14mΩ的双通道负载开关

描述: TPS22976 具有可调节上升时间和可选输出放电功能的 2 通道、5.7V、6A、14mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22976NDPUR
商品编号: C106796
商品封装: WSON-14-EP(2x3)
包装方式: 编带
商品毛重: 1.3克(g)

商品参数

商品概述

TPS22976产品系列包括两个型号：TPS22976和TPS22976N。每个型号都是具有受控启动功能的双通道负载开关。该器件包含两个N沟道MOSFET，可以在0.6V至5.7V的输入电压范围内工作，并且每通道可以支持最大6A的连续电流。每个开关都由独立的开启和关闭输入（ON1和ON2）控制，可以直接与低压控制信号接口。当结温超过阈值时，TPS22976能够进行热关断，从而关闭开关。当结温恢复到安全范围时，开关会再次开启。TPS22976还提供了一个可选的集成230-Ω片上负载电阻，以便在开关关闭时快速放电输出。

TPS22976采用小型、节省空间的3 mm x 2 mm 14-SON封装（DPU），并集成了散热垫，允许高功率耗散。该器件的工作环境温度范围为-40°C至105°C。

应用领域

超极本
笔记本电脑和上网本
平板个人电脑
机顶盒和住宅网关
电信系统
固态驱动器（SSD）

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	6A

	属性	参数值
	工作电压	600mV~5.7V
	导通电阻	14mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)
