CA-IF4023

CA-IF4023 是一款符合 AISG 3.0 标准的全集成收发器。 CA-IF4023 接收机具有 20dB 的输入动态范围，集成一个中心频率为 2.176MHz 的窄带有源带通滤波器，保证即使在有干扰信号的情况下，接收机仍然有能力解调出有用信号。 CA-IF4023 发射机同样集成了中心频率为 2.176MHz 的窄带有源带通滤波器，保证输出频谱满足 AISG 3.0 标准，输出功率在 5.4dBm 至 12dBm 范围内可通过片外电阻调节以补偿同轴电缆上的功率损失。 CA-IF4023 支持针对 RS-485 总线仲裁的方向控制功能，支持片外晶振、振荡器或其他片外时钟源输入。 CA-IF4023 接收链路包括一个中心频率为 2.176MHz 的窄带带通滤波器（Bandpass filter）、OOK 解调器（OOKdemodulator）、输出驱动器，能够在有干扰信号的情况下正确地解调出有用信号。接收链路的解调阈值典型值为 –15±2dBm，符合 AISG 标准规范。 CA-IF4023 发射链路包括 OOK 信号调制器（OOK modulator）、符合 AISG 频谱掩膜的带通滤波器和输出放大器。发射链路输出功率可通过片外电阻网络调节，以补偿片外电路和同轴线缆导致的功率损失，可调范围为 +5.4dBm 到 +12dBm（线缆输出端相应的为 –0.6dBm 到 +6dBm）。8.704MHz 的片外晶振从 XTAL1 和 XTAL2 端口输入产生 OOK 调制载波信号，同样可以使用片外相同频率的时钟信号从 XTAL1 端口输入作为载波信号，此时 XTAL2 端口须接地。 CA-IF4023 提供一个方向指示输出端口（DIR）用来指示信号流的方向，帮助 RS-485 更快捷方便地进行总线判决。 端口 DIRMD1 和 DIRMD2 用来设置不同信号速率下的 BIT 时间。当 DIRMD1 和 DIRMD2 均被拉高至 VL 时，芯片进入待机模式，此时 RXOUT 被置高，不解调 RXIN 的任何输入信号，DIR 被置低，整个芯片的供电电流下降。

• 模拟电源电压范围：3V 至 5.5V
• 逻辑电源电压范围：1.6V 至 5.5V
• 接收机具有 –15dBm 至 +5dBm 的宽输入动态范围
• 发射机输出功率可在 5.4dBm 至 12dBm 范围内调节
• 符合 AISG 3.0 标准的发射特性
• 低功耗待机模式
• 针对 RS-485 总线仲裁的方向控制
• 支持所有 AISG 信号速率：9.6kbps、38.4kbps、115.2kbps
• 片上集成中心频率 2.176MHz 的有源带通滤波器

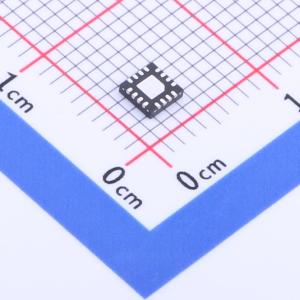

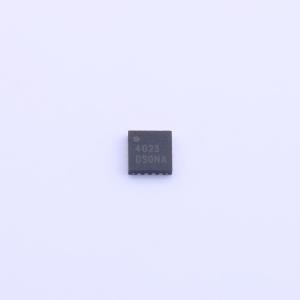

• 3mm×3mm 16 引脚四方扁平无引线 (QFN) 封装
• 工作温度范围 –40°C 至 125°C

• AISG 针对天线线路器件的接口
• 塔顶放大器 (TMA)
• 通用调制解调器 (Modem) 接口
