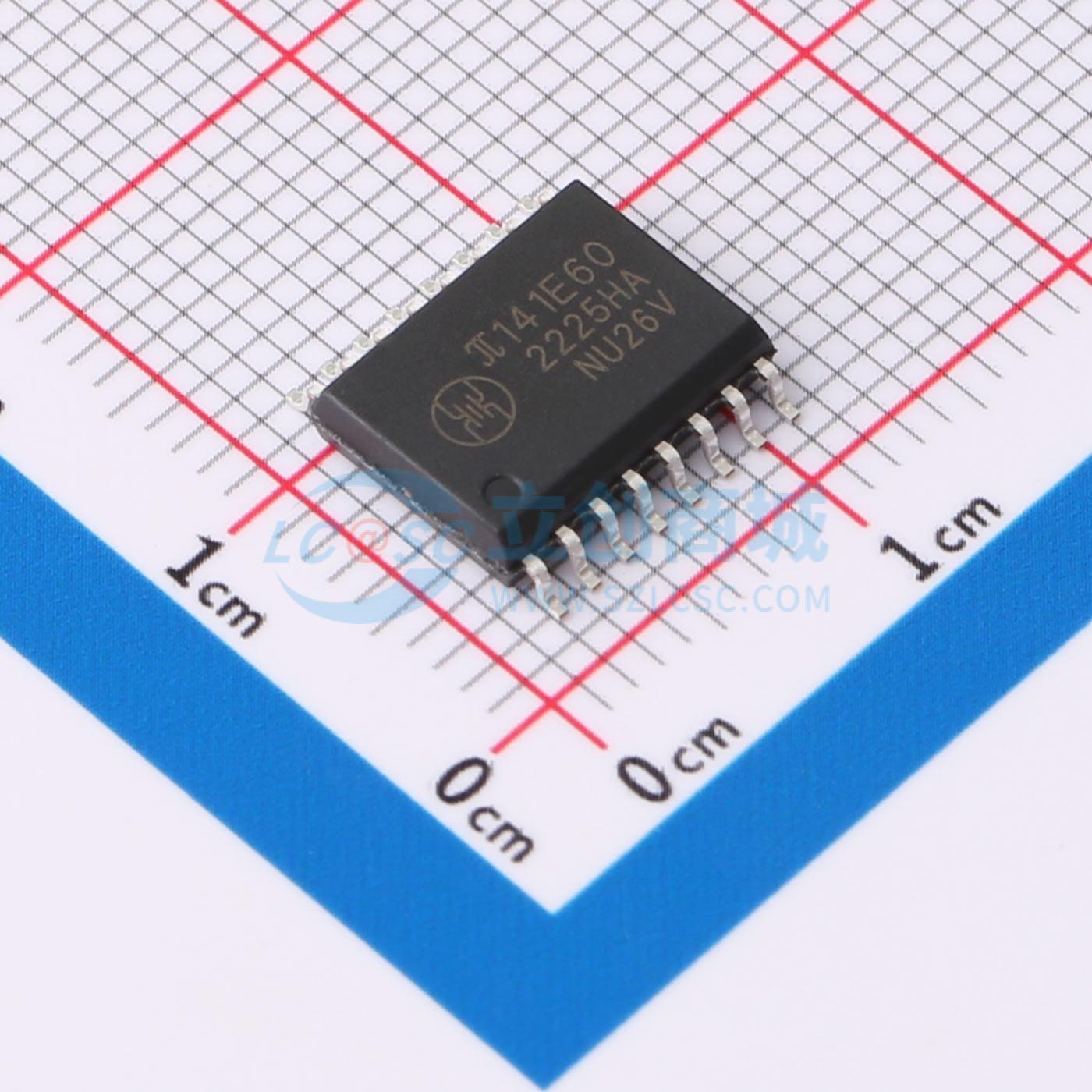

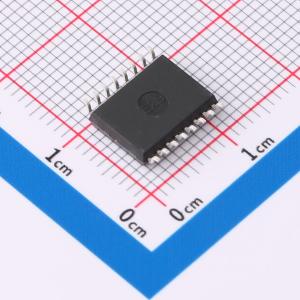

温馨提醒：图片仅供参考，商品以实物为准

π141E60

隔离器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用成熟的标准半导体CMOS技术和iDivider技术，这些隔离组件提供了出色的性能和可靠性，优于光耦合器设备和其他集成隔离器等替代产品。智能分压器技术（iDivider技术）是一种新一代数字隔离器技术，它利用电容分压器原理，直接通过隔离电容传输电压信号，无需信号调制和解调。隔离器数据通道相互独立，有多种配置可供选择，耐受电压额定值为1.5kV rms至5.0kV rms，数据速率从直流到600Mbps。器件两侧的电源电压范围为3.0V至5.5V，可与低电压系统兼容，并能实现跨隔离屏障的电压转换功能。当未施加输入电源时，输出会转换到预设状态。
品牌名称: 2Pai Semi(荣湃)
商品型号: π141E60
商品编号: C970957
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.5148克(g)

商品参数

商品概述

π1xxxxx 是 2PaiSemi 数字隔离器产品系列，包含数百种数字隔离器产品。这些隔离组件采用成熟的标准半导体 CMOS 技术和 2PaiSEMI 的 iDivider 技术，具备卓越的性能特点和可靠性，优于光耦器件和其他集成隔离器等替代产品。智能分压器技术（iDivider 技术）是 2PaiSEMI 发明的新一代数字隔离器技术。它利用电容分压器原理，无需信号调制和解调，直接通过隔离电容传输电压信号。 π1xxxxx 隔离器的数据通道相互独立，有多种配置可供选择，额定耐压为 1.5 kV rms 至 5.0 kV rms，数据速率从直流到 600Mbps。器件两侧的电源电压范围为 3.0 V 至 5.5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。具备故障安全状态，当未施加输入电源时，输出将转换到预设状态。

商品特性

超低功耗（1Mbps）：0.58mA/通道
高数据速率：200Mbps
高共模瞬态抗扰度：π14xx3x：典型值 75 kV/µs；π14xx6x：典型值 120 kV/µs
对辐射和传导噪声具有高鲁棒性
低传播延迟：典型值 9 ns
隔离电压：π14xx3x：交流 3000Vrms；π14xx6x：交流 5000Vrms
高 ESD 等级：ESDA/JEDEC JS - 001 - 2017 人体模型（HBM）±8kV
安全和法规认证：UL 证书编号：E494497，根据 UL 1577 标准，1 分钟耐压 3000Vrms/5000Vrms；CSA 组件验收通知 5A；VDE 证书编号：40053041/40052896，DIN VDE V 0884 - 11:2017 - 01，V10RM = 565V 峰值/1200V 峰值；根据 GB4943.1 - 2011 获得 CQC 认证
3 V 至 5.5 V 电平转换
通过 AEC - Q100 认证
宽温度范围：-40℃ 至 125℃
符合 RoHS 标准，采用 NB SOIC - 16、WB SOIC - 16 和 SSOP16 封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离式 ADC、DAC
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	-

	属性	参数值
	隔离电压(Vrms)	5000
	CMTI(kV/us)	120kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
