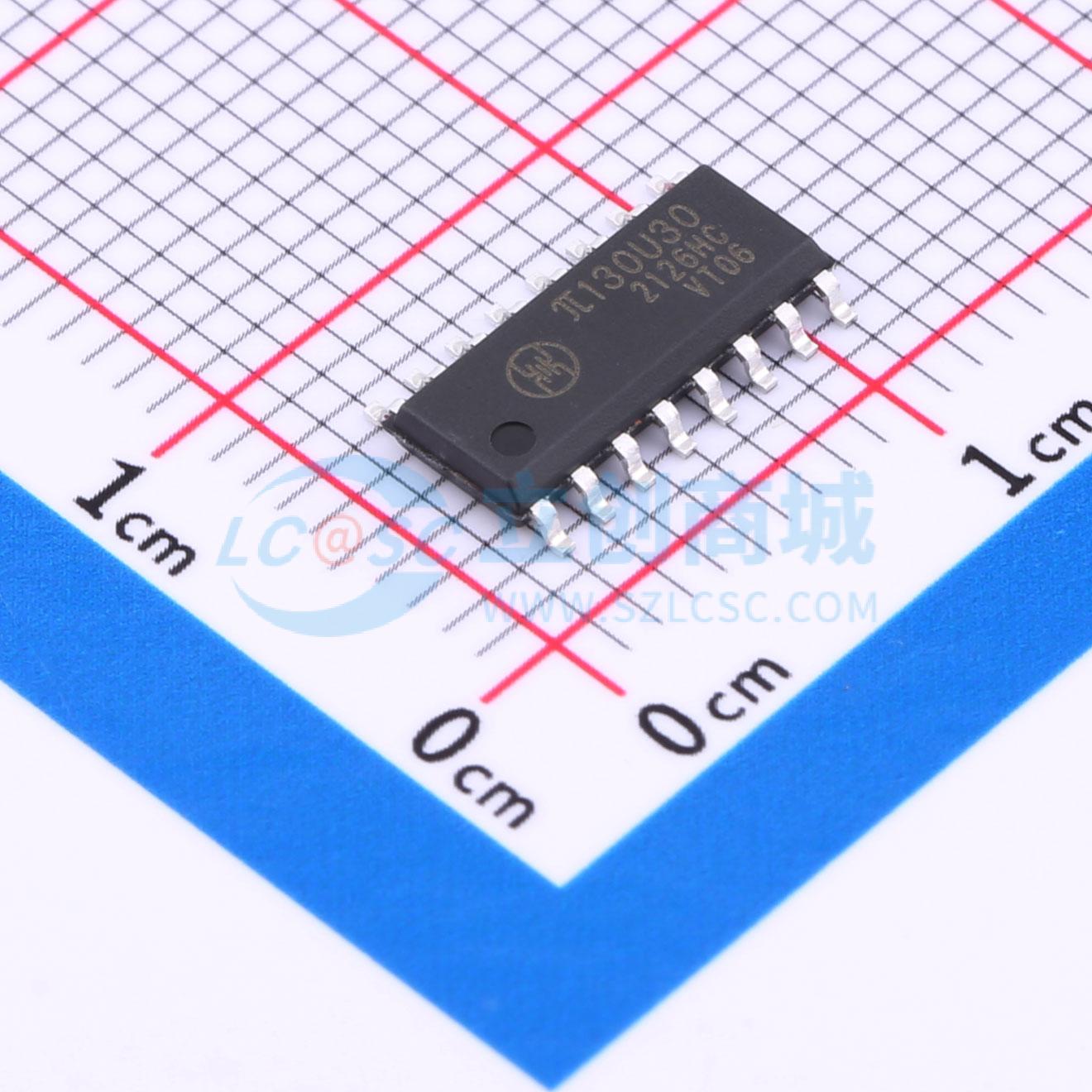

π130U30

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: 2Pai Semi(荣湃)
商品型号: π130U30
商品编号: C970950
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.305克(g)

商品参数

商品概述

π1xxxxx 隔离器的数据通道相互独立，有多种配置可供选择，其耐压等级为 1.5 kV rms 至 5.0 kV rms，数据速率从直流到 600Mbps。该器件两侧的电源电压范围为 3.0 V 至 5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。具备故障安全状态，当未施加输入电源时，输出将转换到预设状态。

商品特性

超低功耗（150Kbps）：0.62mA/通道
高数据速率：150kbps
高共模瞬态抗扰度：250 kV/μs
对辐射和传导噪声具有高鲁棒性
隔离电压：π13xx3x：交流 3000Vrms；π13xx6x：交流 5000Vrms
高 ESD 等级：ESDA/JEDEC JS - 001 - 2017 人体模型（HBM）±8kV
安全和法规认证：UL 证书编号：E494497，根据 UL 1577 标准，3000Vrms/5000Vrms 持续 1 分钟；CSA 组件验收通知 5A；VDE 证书编号：40053041/40052896，DIN VDE V 0884 - 11:2017 - 01 VIOR ΔM = 565 V 峰值/1200V 峰值；根据 GB4943.1 - 2011 获得 CQC 认证
3 V 至 5.5 V 电平转换
宽温度范围：-40℃ 至 125℃
符合 RoHS 标准，采用 NB SOIC - 16、WB SOIC - 16 和 SSOP16 封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离式 ADC、DAC
2PAI SEN
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	0
	最大数据速率	150Kbps

	属性	参数值
	默认输出	-
	隔离电压(Vrms)	3000
	CMTI(kV/us)	250kV/us
	工作温度	-40℃~+125℃
