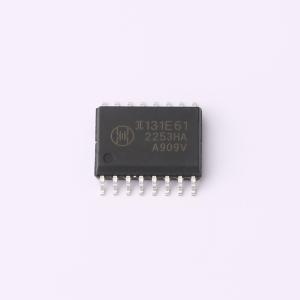

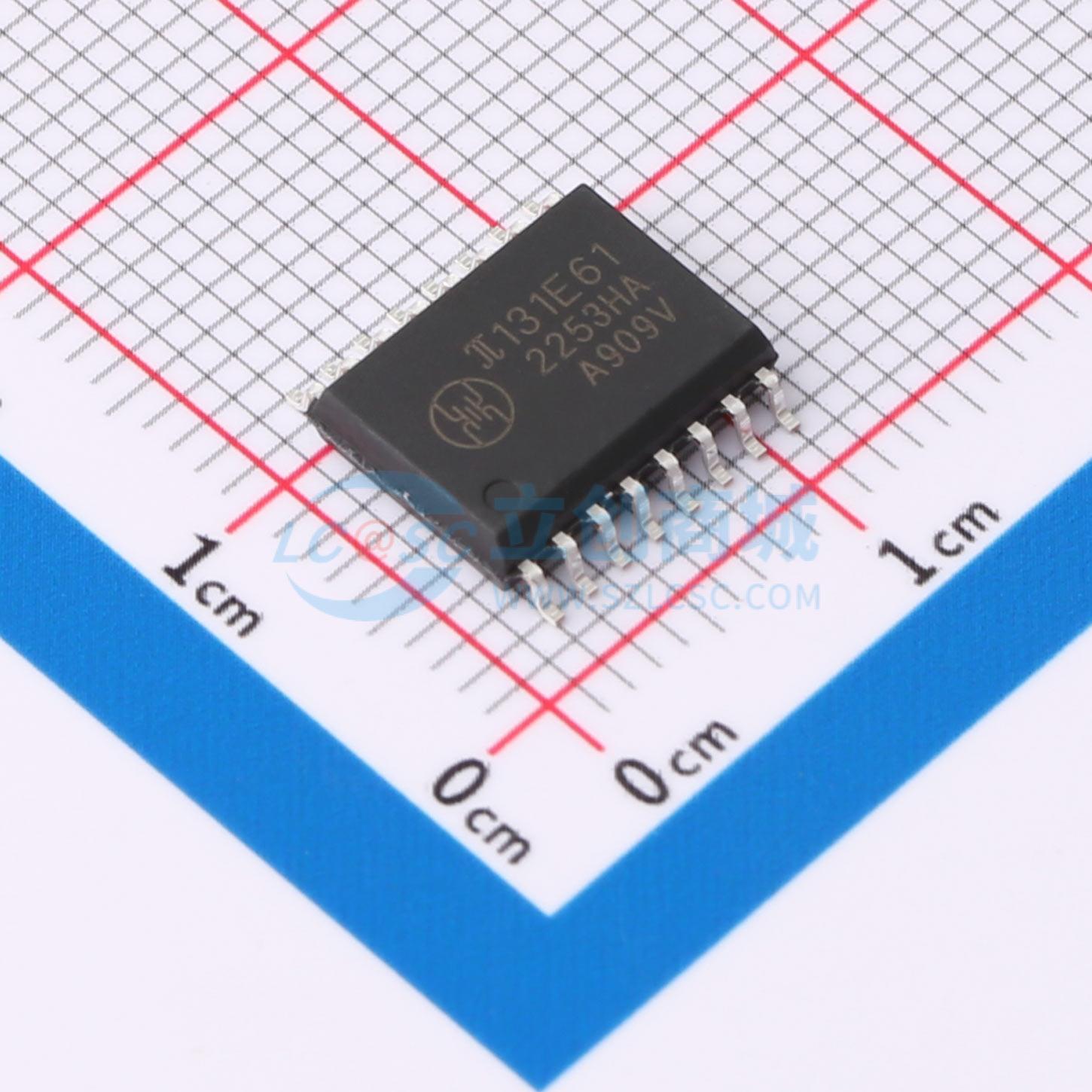

π131E61

隔离器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 使用成熟的标准半导体CMOS技术和iDivider技术，这些隔离组件提供了出色的性能特点和可靠性，优于光耦合器设备和其他集成隔离器等替代产品。智能分压器技术（iDivider技术）是一种新一代数字隔离器技术，它利用电容分压器原理，直接通过隔离电容传输电压信号，无需信号调制和解调。隔离器数据通道独立，有多种配置可供选择，耐压额定值为1.5kV rms至5.0kV rms，数据速率从直流到600Mbps。设备两侧的电源电压范围为3.0V至5.5V，可与低电压系统兼容，并能在隔离屏障上实现电压转换功能。具备故障安全状态，当输入电源未接入时，输出将转换到预设状态。
品牌名称: 2Pai Semi(荣湃)
商品型号: π131E61
商品编号: C970956
商品封装: WSOP-16
包装方式: 编带
商品毛重: 0.5034克(g)

商品参数

超低功耗（1Mbps）：0.58mA/通道
高数据速率：200Mbps
高共模瞬态抗扰度：
- II13xx3x：典型75 kV/μs
- II13xx6x：典型120 kV/μs
高辐射和传导噪声抗扰度
低传播延迟：典型9 ns
隔离电压：
- II13xx3x：AC 3000Vrms
- II13xx6x：AC 5000Vrms
高ESD等级：ESDA/JEDEC JS-001-2017人体模型（HBM）±8kV
安全和法规认证：
- UL证书编号：E494497 3000Vrms/5000Vrms，持续1分钟，符合UL 1577
- CSA组件认可通知5A
- VDE证书编号：40053041/40052896 DIN VDE V 0884-11:2017-01 VIORM = ±65峰值/1200V峰值
- CQC认证符合GB4943.1-2011
3 V至5.5 V电平转换
宽温度范围：-40℃至125℃
符合RoHS标准，提供NB SOIC-16、wB SOIC-16和SSOP16封装
