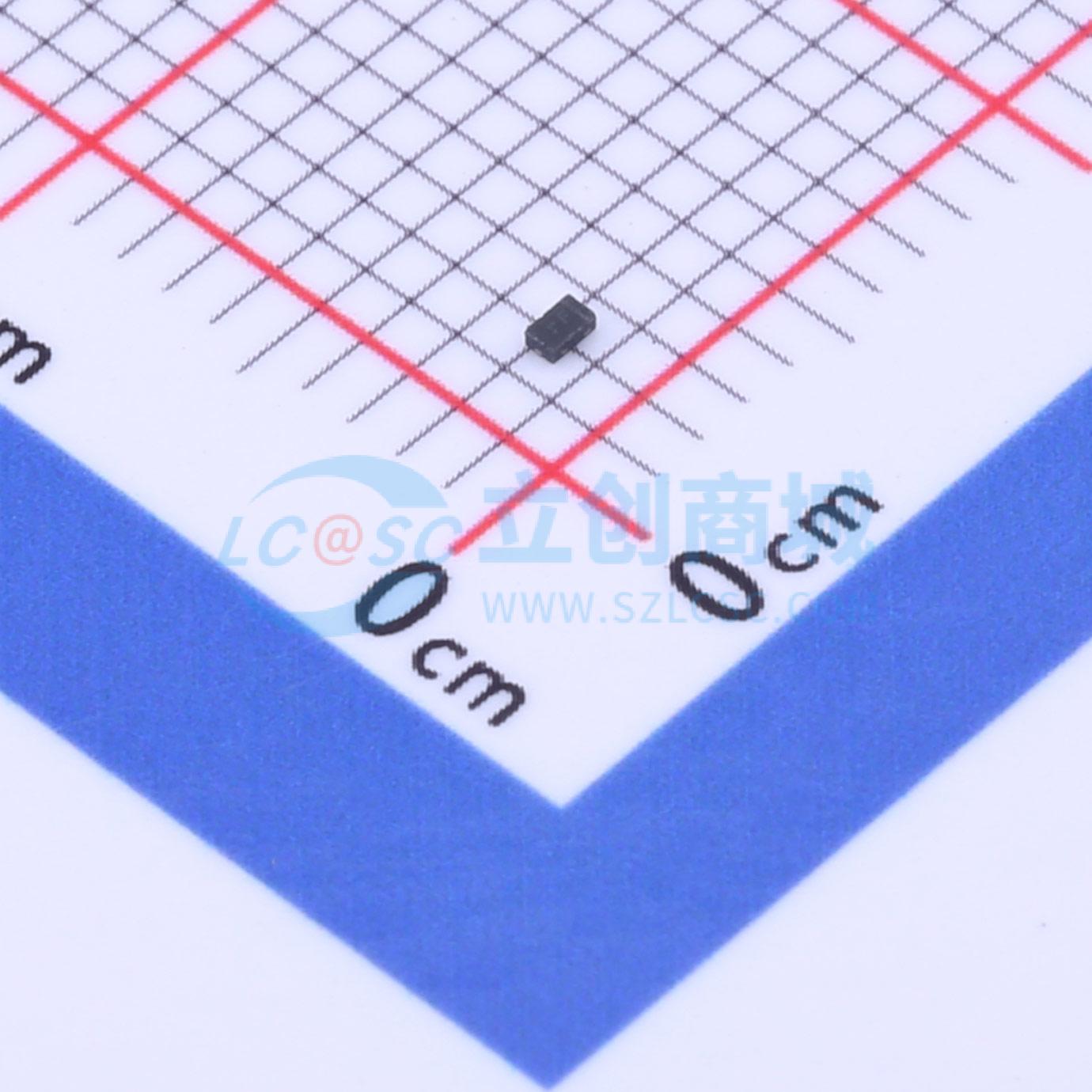

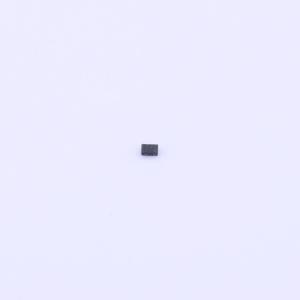

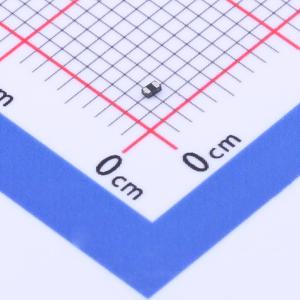

温馨提醒：图片仅供参考，商品以实物为准
VESD03A1B-HD1-GS08
双向ESD 3.3V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超紧凑LLP1006-2L封装。低封装高度 < 0.4mm。1线ESD保护。低泄漏电流 < 0.5μA。低负载电容 CD = 15pF (VR = 2.5V; f = 1MHz)。ESD抗扰度符合IEC 61000-4-2 ±30kV接触放电，±30kV空气放电。高浪涌电流符合IEC 61000-4-5 IPP > 3.5A。可通过标准视觉检查进行焊接检查，无需X射线。引脚镀NiPdAu (e4)，无晶须生长。e4贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）
- 品牌名称
- VISHAY(威世)
- 商品型号
- VESD03A1B-HD1-GS08
- 商品编号
- C968545
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 31W | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 超紧凑型LLP1006-2L封装
- 封装高度低，< 0.4 mm
- 单线ESD保护
- 漏电流低，< 0.5 μA
- 负载电容低，CD = 15 pF（VR = 2.5 V；f = 1 MHz）
- 静电放电抗扰度符合IEC 61000-4-2标准，接触放电± 30 kV，空气放电± 30 kV
- 高浪涌电流符合IEC 61000-4-5标准，IPP > 3.5 A
- 可通过标准视觉检查来检测焊接情况，无需X射线检查
- 引脚镀NiPdAu（e4），无晶须生长
- e4 - 贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）
