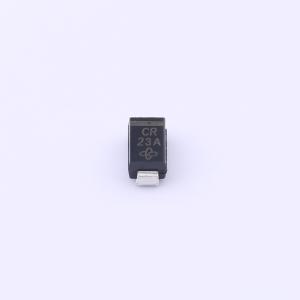

温馨提醒：图片仅供参考，商品以实物为准
SMAJ40A-E3/61
单向TVS 40V截止 峰值浪涌电流：6.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 单向通道 : 1 , 电压-反向断态（典型值） : 40V , 电压-击穿（最小值） : 44.4V , 不同Ipp时电压-箝位（最大值） : 64.5V , 电流-峰值脉冲(10/1000μs) : 6.2A , 功率-峰值脉冲 : 400W , 电源线路保护 : 无 , 应用 : 通用 , 不同频率时电容 : - , 工作温度 : -55°C ~ 150°C（TJ） , 安装类型 : 表面贴装型 , 封装/外壳 : DO-214AC，SMA , 供应商器件封装 : DO-214AC（SMA）
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMAJ40A-E3/61
- 商品编号
- C968557
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 6.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 44.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适用于自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 采用10 / 1000 μs波形时，峰值脉冲功率能力达400 W，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 °C
- 可提供符合AEC-Q101标准的产品
- 汽车应用订购代码：基础产品编号HE3或HM3
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线中产生的电压瞬变。
