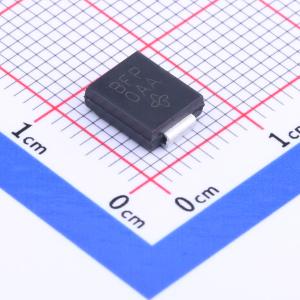

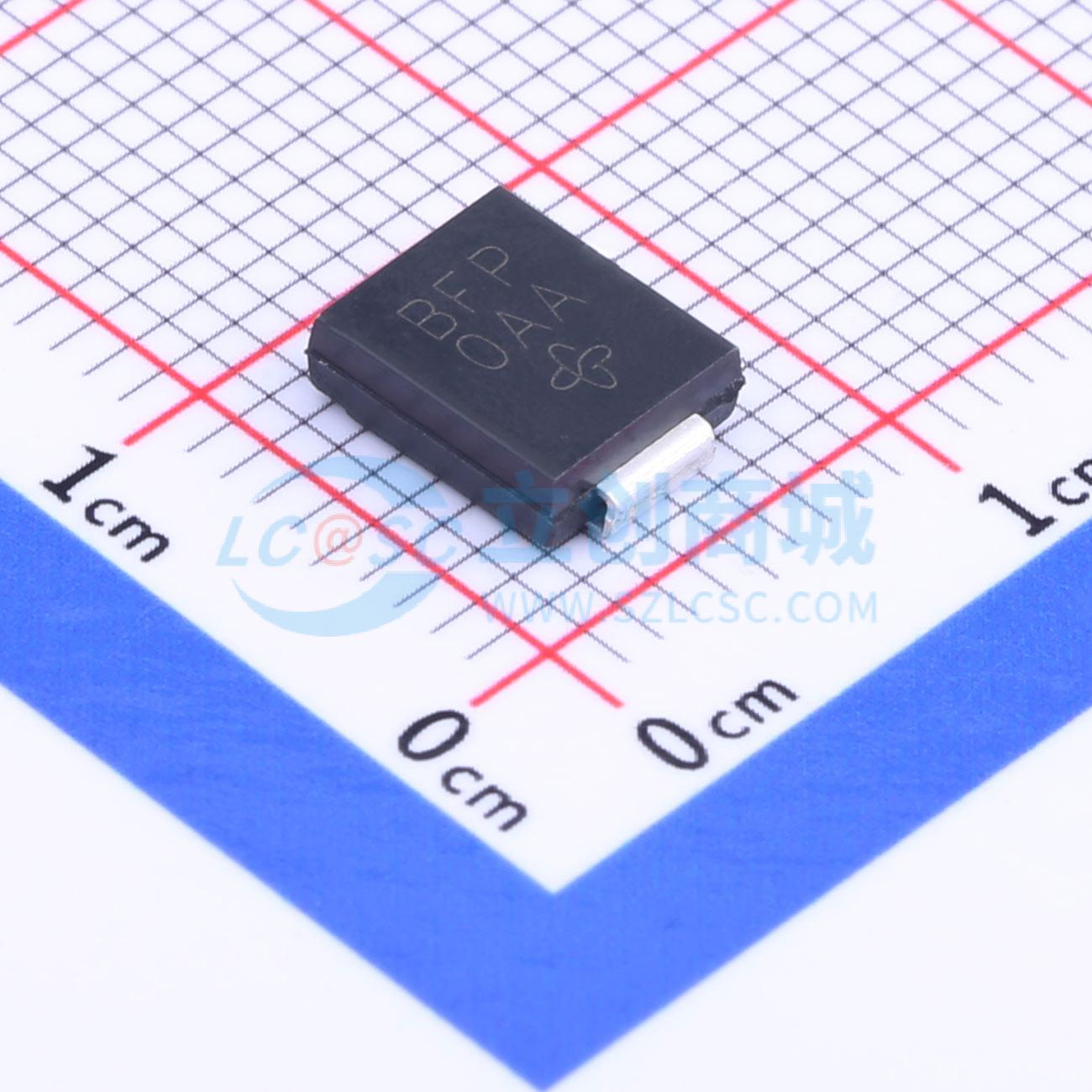

SMCJ36CA-E3/57T
双向TVS 36V截止 峰值浪涌电流：25.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装，适合自动贴装。 玻璃钝化芯片结。 提供单向和双向两种类型。 出色的钳位能力。 响应时间极快。 浪涌电阻增量低。应用：用于敏感电子设备，防止由感性负载开关和雷击在集成电路、MOSFET、传感器单元信号线上引起的电压瞬变，应用于消费、计算机、工业、汽车和电信领域。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMCJ36CA-E3/57T
- 商品编号
- C968567
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.361克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.8A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 40V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴片
- 玻璃钝化芯片结
- 有单向和双向可选
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度260°C
- 可提供符合AEC-Q101标准的产品
- 汽车级订购代码：基础产品编号HE3或HM3
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在集成电路、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线上产生的电压瞬变。
