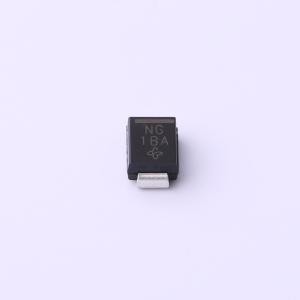

温馨提醒：图片仅供参考，商品以实物为准
SMBJ58A-E3/52
单向TVS 58V截止 峰值浪涌电流：6.4A
- 描述
- 特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 采用10/1000-µs波形时，具有600W的峰值脉冲功率能力，重复率（占空比）为0.01%。 出色的钳位能力。应用：用于敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业和电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ58A-E3/52
- 商品编号
- C968562
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 58V | |
| 钳位电压 | 93.6V | |
| 峰值脉冲电流(Ipp) | 6.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 64.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低轮廓封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 10/1000-µs波形下具有600 W峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 响应时间非常快
- 低增量浪涌电阻
- 符合J-STD-020的MSL 1级，LF最大峰值260 ℃
- 有AEC-Q101认证可选
- 汽车订购代码：基础产品编号HE3或产品编号HM3
- 材料分类：有关合规定义请见相关文档
应用领域
- 用于敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信传感器单元信号线上引起的电压瞬变
