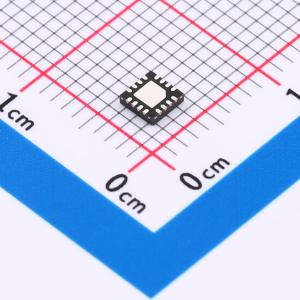

CH552P

CH552芯片是一款兼容MCS51指令集的增强型E8051内核单片机，其79%的指令是单字节单周期指令，平均指令速度比标准MCS51快8~15倍。CH552支持最高24MHz系统主频，内置16K程序存储器ROM和256字节内部iRAM以及1K字节片内xRAM，xRAM支持DMA直接内存存取。CH552内置了ADC模数转换、触摸按键电容检测、3组定时器和信号捕捉及PWM、双异步串口、SPI、USB设备控制器和全速收发器等功能模块。CH551是CH552的简化版，程序存储器ROM为10K，片内xRAM为512字节，异步串口仅UART0，封装形式仅SOP16，触摸按键仅4通道，并且去掉了ADC模数转换模块和USB type-C模块，其它与CH552相同，可直接参考CH552手册和资料。

• 增强型E8051内核，兼容MCS51指令集，其79%的的指令是单字节单周期指令，平均指令速度比标准MCS51快8~15倍，特有XRAM数据快速复制指令，双DPTR指针。
• 16KB容量的可多次编程的非易失存储器ROM，可以全部用于程序存储空间；或者可以分为14KB程序存储区和2KB引导代码BootLoader/ISP程序区。
• 128字节可多次擦写的非易失数据存储器，支持以字节为单位改写数据。
• 256字节内部iRAM，可以用于快速数据暂存以及堆栈；1KB片内xRAM，可以用于大量数据暂存以及DMA直接内存存取。
• 内嵌USB控制器和USB收发器，支持USB-Device设备模式，支持USB type-C主从检测，支持USB 2.0全速12Mbps或者低速1.5Mbps。支持最大64字节数据包，内置FIFO，支持DMA。
• 3组定时器，T0/T1/T2为标准MCS51定时器。
• 定时器T2扩展为支持2路信号捕捉。
• 2组PWM输出，PWM1/PWM2为2路8位PWM输出。
• 2组异步串口，都支持更高通讯波特率，UART0为标准MCS51串口。
• SPI控制器内置FIFO，时钟频率最高可达系统主频Fsys的一半，支持串行数据输入输出单工复用，支持Master/Slave主从模式。
• 4通道8位A/D模数转换器，支持电压比较。
• 6通道电容检测，支持最多15个触摸按键，支持独立定时中断。
• 支持最多17个GPIO引脚(含XI/XO和RST以及USB信号引脚)。
• 支持14组中断信号源，包括与标准MCS51兼容的6组中断(INT0、T0、INT1、T1、UART0、T2)，以及扩展的8组中断(SPI0、TKEY、USB、ADC、UART1、PWMX、GPIO、WDOG)，其中GPIO中断可以从7个引脚中选择。
• 8位可预设看门狗定时器WDOG，支持定时中断。
• 支持4种复位信号源，内置上电复位，支持软件复位和看门狗溢出复位，可选引脚外部输入复位。
• 内置24MHz时钟源，可以通过复用GPIO引脚支持外部晶体。
• 内置5V到3.3V的低压差电压调整器，支持5V或3.3V电源电压。支持低功耗睡眠，支持USB、UART0、UART1、SPI0以及部分GPIO外部唤醒。
• 芯片内置唯一ID号。
