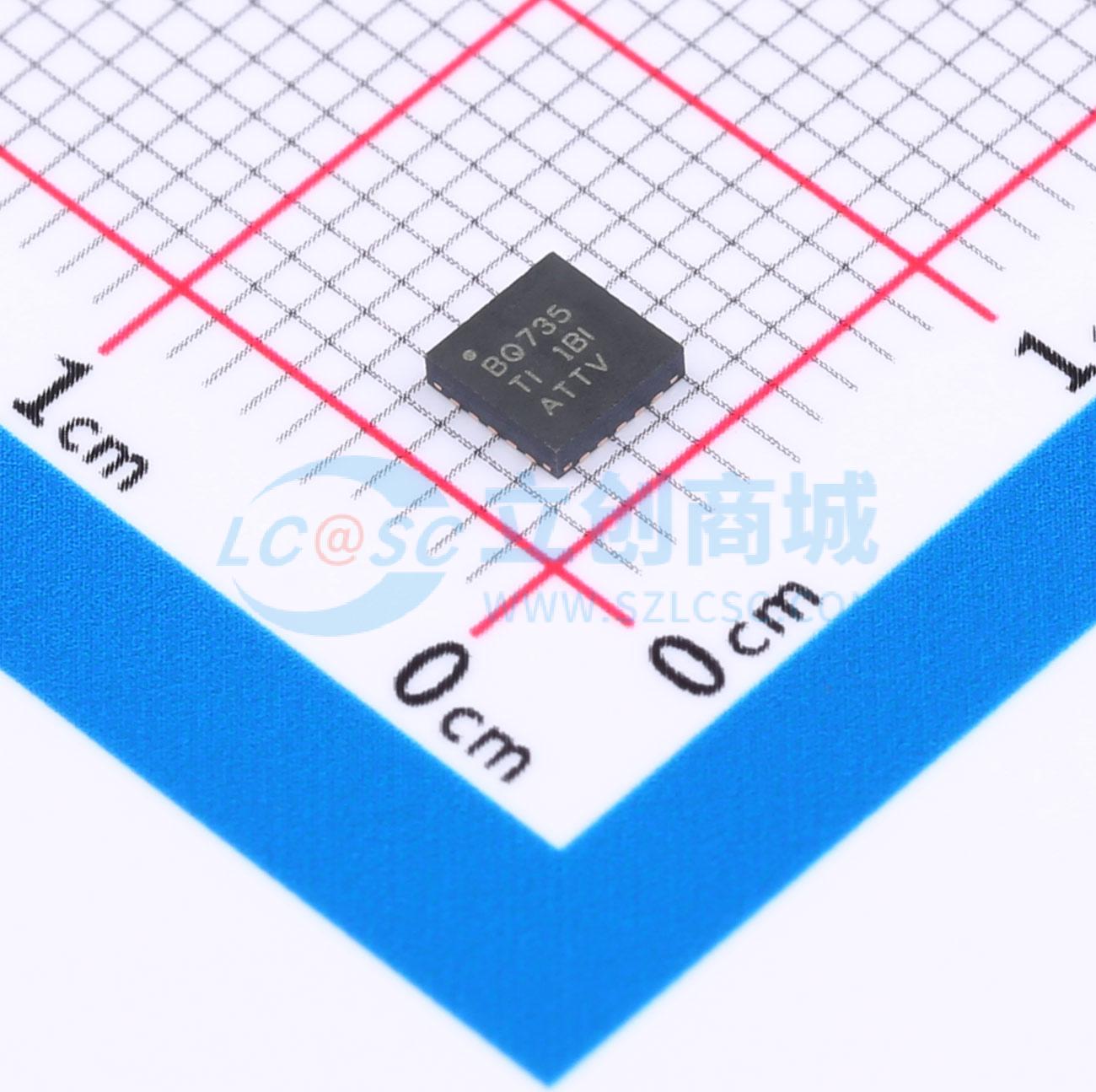

温馨提醒：图片仅供参考，商品以实物为准
BQ24735RGRT
具有N通道功率MOSFET选择器的1-4节锂电池SMBus充电控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24735 用于支持涡轮加速升压模式的 SMBus 1 至 4 节降压电池充电控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24735RGRT
- 商品编号
- C968583
- 商品封装
- VQFN-20(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~24V | |
| 最大充电电流 | 8.128A | |
| 充电饱和电压 | 16.8V | |
| 放电截止电压 | 2.5V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~4 | |
| 工作温度 | 0℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 650uA | |
| 接口类型 | SMBus |
商品概述
bq24735 是一款高效率同步电池充电器, 为有空间限制要求的, 多种化学类型的电池充电应用提供低零件数量。 当系统供电需求暂时高于适配器最大供电水平的时候，bq24735 使用智能加速技术来允许电池向系统中释放能量，这样的话将保护适配器不被损坏。 bq24735 为满足自动系统电源选择的需要，使用 2 个充电泵来分别驱动 n-通道 MOSFET (ACFET, RBFET和 BATFET) 。 SMBus 控制的输入电流, 充电电流, 和充电电压DAC允许非常高的调节精度，此调节精度可通过系统功率管理微控制器很容易地进行编程。 bq24735 使用内部输入电流寄存器或者外部ILIM引脚来减缓PWM调制速度以减小充电电流。 bq24735 为1,2,3或者4系 Li+ 电池充电, 采用 20-引脚,3.5×3.5 mm² QFN 封装方式。
商品特性
- 适配器和电池一起向系统供电以支持InteICPU智能加速模式
- 自动N-通道MOSFET选择来自适配器或者由内部充电泵驱动的电池的系统电源
- 可编程输入电流,充电电压，充电电流限制±0.5% 充电电压精度高达19.2V±3% 充电电流精度高达8.128A±3% 输入电流精度高达8.064A±2% 20x适配器电流或者充电电流放大器输出精度
- 可编程电池耗尽阀值，和电池学习功能
- 可编程适配器检测和指示器
- 集成软启动
- 集成环路补偿
- 在ILIM引脚上的实时系统控制以限制放电电流
- AC适配器工作范围4.5V至24V
- 5μa关闭状态电池放电电流
- 0.65mA (最大值0.8mA）适配器待机静态电流
- 20-引脚3.5×3.5 mm² QFN封装
应用领域
- 便携式笔记本电脑、UMPC、超薄笔记本电脑和笔记本电脑
- 手持终端设备
- 工业用和医疗用设备
- 便携式设备
