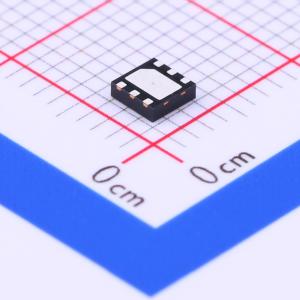

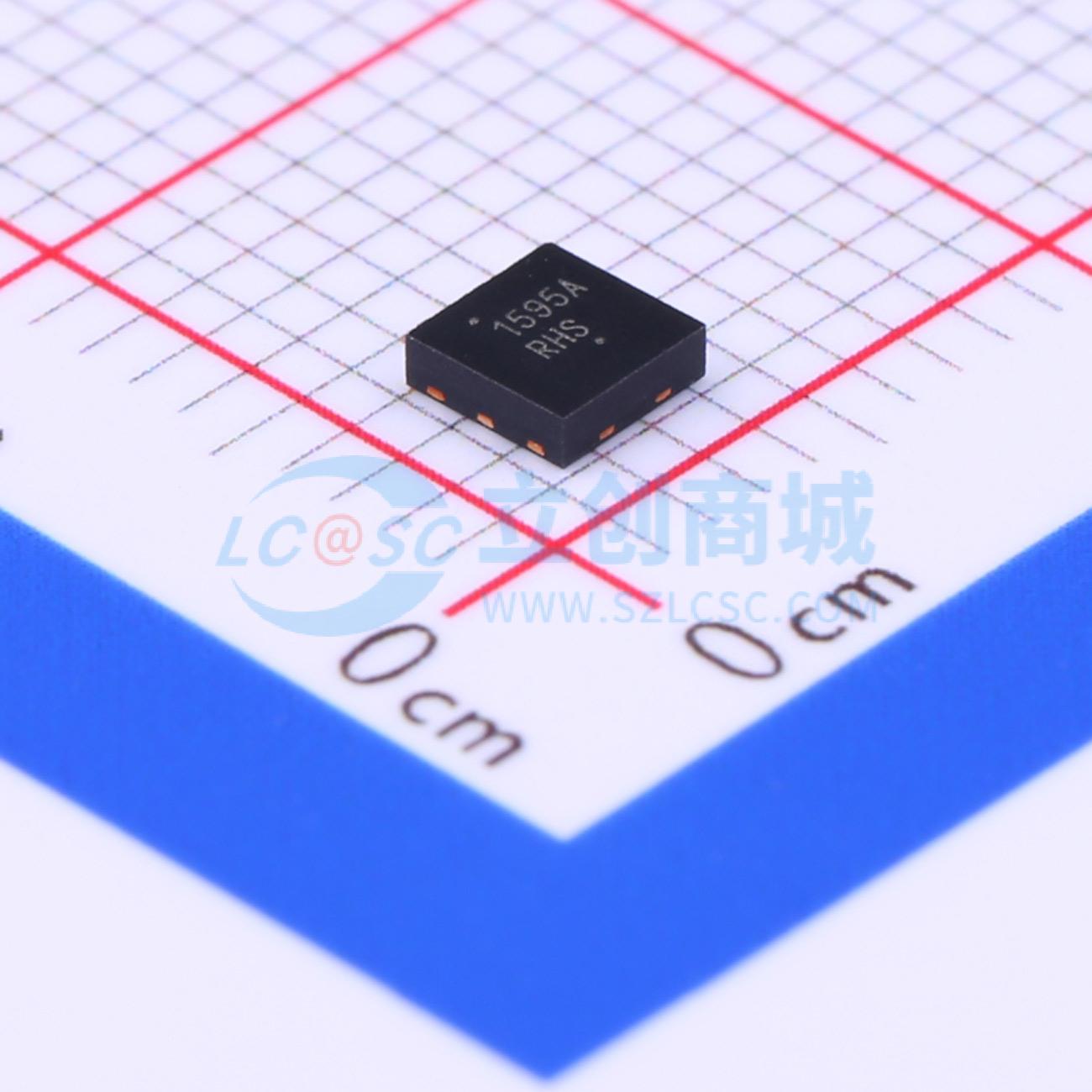

NCP1595AMNR2G

停产高效率电流模式PWM降压转换器

描述: NCP1595/NCP1595A 是一款电流模式 PWM 降压转换器,具有集成的电源开关和同步整流功能。它可以提供高达 1.5 A 的输出电流,具有高转换效率。高频 PWM 控制方案可提供低输出纹波噪声,允许使用小型无源组件以减少板空间。在轻负载条件下,控制器会自动切换到 PFM 模式,以在轻负载下提供更高的效率。此外,该设备包括软启动、带迟滞的热关断、逐周期电流限制和短路保护。该设备采用紧凑的 3x3 DFN 封装。
品牌名称: onsemi(安森美)
商品型号: NCP1595AMNR2G
商品编号: C10021
商品封装: DFN-6(3x3)
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

NCP1595/NCP1595A 是一款采用电流模式 PWM 的降压转换器，集成了功率开关和同步整流器。它能够提供高达 1.5 A 的输出电流，且转换效率高。高频 PWM 控制方案可实现低输出纹波噪声。因此，它允许使用小尺寸的无源元件，以减少电路板空间。在轻载条件下，控制器将自动切换至 PFM 模式，以在轻载时实现更高的效率。此外，该器件还具备软启动、带迟滞功能的热关断、逐周期电流限制和短路保护等功能。该器件采用紧凑的 3x3 DFN 封装。

商品特性

在 3.375 V 电压下，效率高达 95%
同步整流，在 PWM 模式下实现更高效率
集成 MOSFET
完全内部补偿
高开关频率，1.0 MHz
低输出纹波
逐周期电流限制
电流模式控制
短路保护
内置用于电流模式 PWM 转换器的斜率补偿
参考电压精度为 ± 1.5%
带迟滞功能的热关断
外部可调输出电压
快速瞬态响应
薄型设计，所需外部元件最少
专为搭配陶瓷电容使用而设计
紧凑的 3x3 DFN 封装
这些器件为无铅产品

应用领域

硬盘驱动器
USB 电源设备
无线和 DSL 调制解调器

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~5.5V
	输出电压	800mV~4.68V
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	900uA
	开关管(内置/外置)	内置
	输出类型	可调
