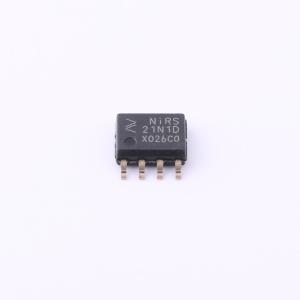

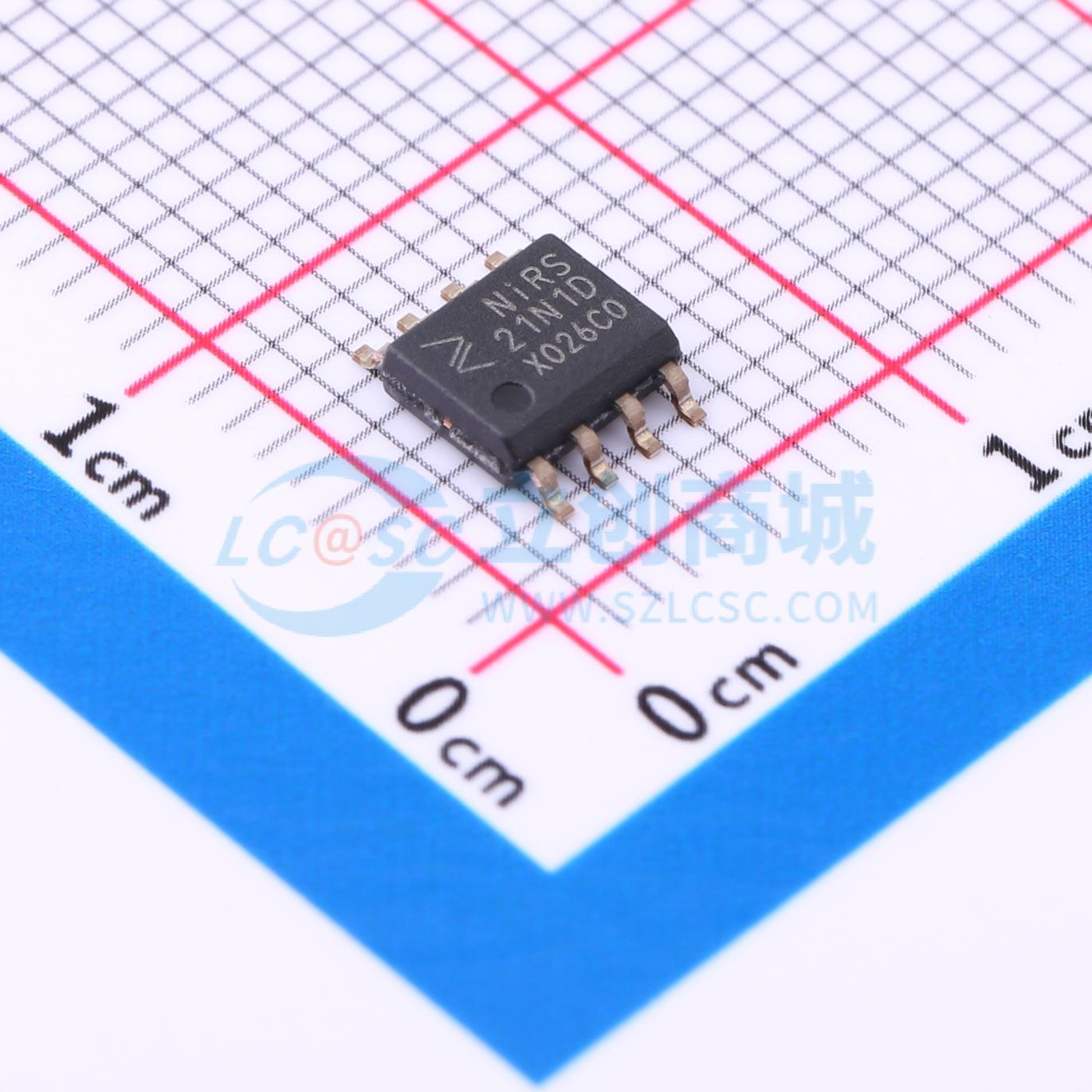

NIRS21N1-DSPR
高可靠性双通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高可靠性双通道数字隔离器，经 UL1577 安全认证，支持 3kVrms 绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。数据速率高达 1Mbps，共模瞬态抗扰度 (CMTI) 高达 100kV/μs。提供数字通道方向配置，输入电源丢失时默认输出高电平。宽电源电压支持直接与大多数数字接口连接，便于进行电平转换。高系统级 EMC 性能提高了使用的可靠性和稳定性。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NIRS21N1-DSPR
- 商品编号
- C967850
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 1Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3000 | |
| CMTI(kV/us) | 100kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 480ns | |
| 功能特性 | 通道方向可配置；上电复位；失效安全输出 | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 2 |
商品概述
NIRS2x器件是高可靠性双通道数字隔离器。该器件通过UL1577安全认证，支持3kVrms绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射发射。NIRS2x的数据速率高达1Mbps，共模瞬变抗扰度高达100kV/μs。该器件提供数字通道方向配置，并在输入电源丢失时默认输出高电平。其宽电源电压支持与大多数数字接口直接连接，便于进行电平转换。高系统级电磁兼容性能增强了使用的可靠性和稳定性。
商品特性
- 高达3000Vrms的绝缘电压
- 数据速率：DC至1Mbps
- 电源电压：2.5V至5.5V
- 高共模瞬变抗扰度：100kV/μs
- 芯片级静电放电：人体模型：±6kV
- 高系统级电磁兼容性能：增强的系统级静电放电、电快速瞬变脉冲群、浪涌抗扰度
- 默认输出高电平
- 低功耗：1mA/通道
- 传播延迟：<500ns
- 工作温度：-40℃~125℃
- 符合RoHS标准的封装：窄体SOIC-8
应用领域
- 工业自动化系统
- 隔离式SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
