ATMEGA328PB-MU

低功耗CMOS 8位微控制器

描述

ATmega328PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB实现了接近每MHz 1MIPS的吞吐量。这使系统设计者能够针对功耗与处理速度进行优化。核心将丰富的指令集与32个通用工作寄存器结合在一起。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令访问两个独立的寄存器。由此产生的架构代码效率更高，同时比传统的CISC微控制器快十倍的吞吐量。ATmega328PB具有以下特性：32K字节的带读写同时能力的系统可编程Flash、1K字节EEPROM、2K字节SRAM、27个通用I/O线、32个通用工作寄存器、五个灵活的带比较模式的定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口(I2C)、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、时钟故障检测机制以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持最多24个自电容传感器和144个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。此外，还能够在节能模式下运行PTC/触摸唤醒及动态开关PTC模拟和数字部分的能力。ADC降噪模式停止CPU和除异步定时器、PTC和ADC之外的所有I/O模块，以减少ADC转换期间的切换噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这样可以在低功耗的同时实现非常快速的启动。该器件采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内的重新编程。引导程序可以使用任何接口下载应用程序至应用Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上系统自编程Flash集成在同一芯片上，ATmega328PB成为一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega328PB得到了包括C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件在内的完整程序和系统开发工具的支持。

品牌名称

MICROCHIP(美国微芯)

商品型号

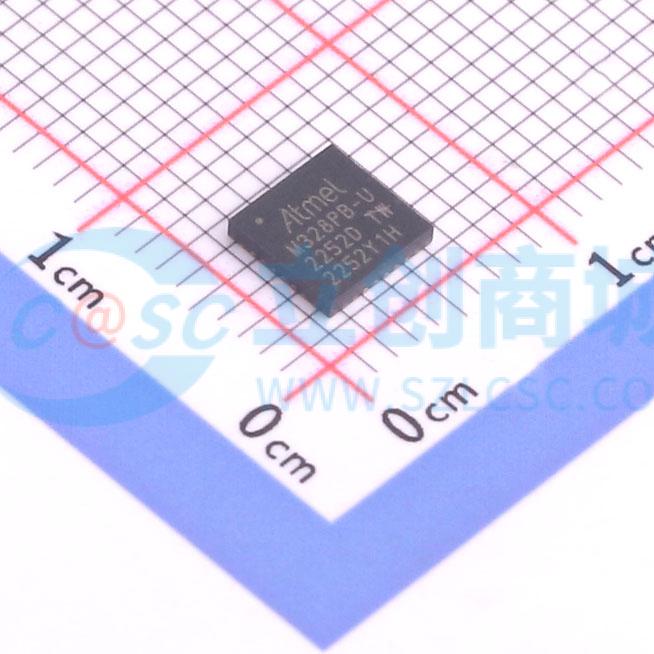

ATMEGA328PB-MU

商品编号

C967933

商品封装

QFN-32-EP(5x5)​

包装方式

托盘

商品毛重

0.25克(g)
